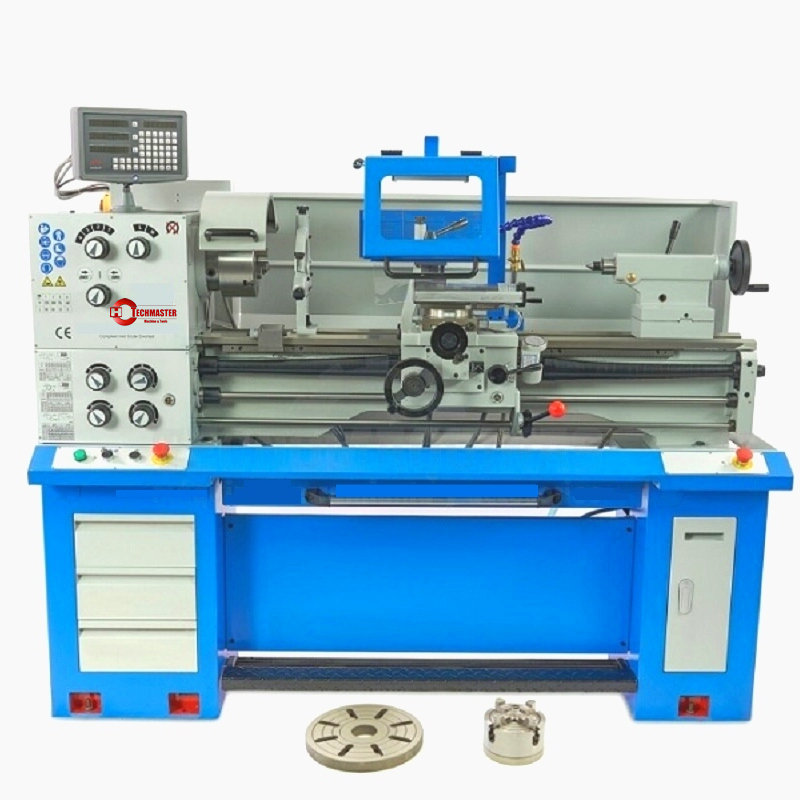

Um torno universal solidamente construído, oferecendo uma ampla gama de aplicações. As características deste modelo incluem o grande diâmetro de giro de 360 mm e o furo do eixo de 52 mm. Sua construção (design, desempenho, feeds etc.) abrange todas as necessidades de fins de treinamento, bem como para lojas de ferramentas e lojas de reparo.
A cama de máquina em forma de prisma sólida apresenta reforços adicionais para manter as vibrações ao mínimo
52 mm furo de fuso para usinar os diâmetros de eixo grande vem padrão
Ideal para o processamento de aço, materiais não ferrosos e plásticos
A ponte removível permite a usinagem de peças de trabalho com um grande diâmetro

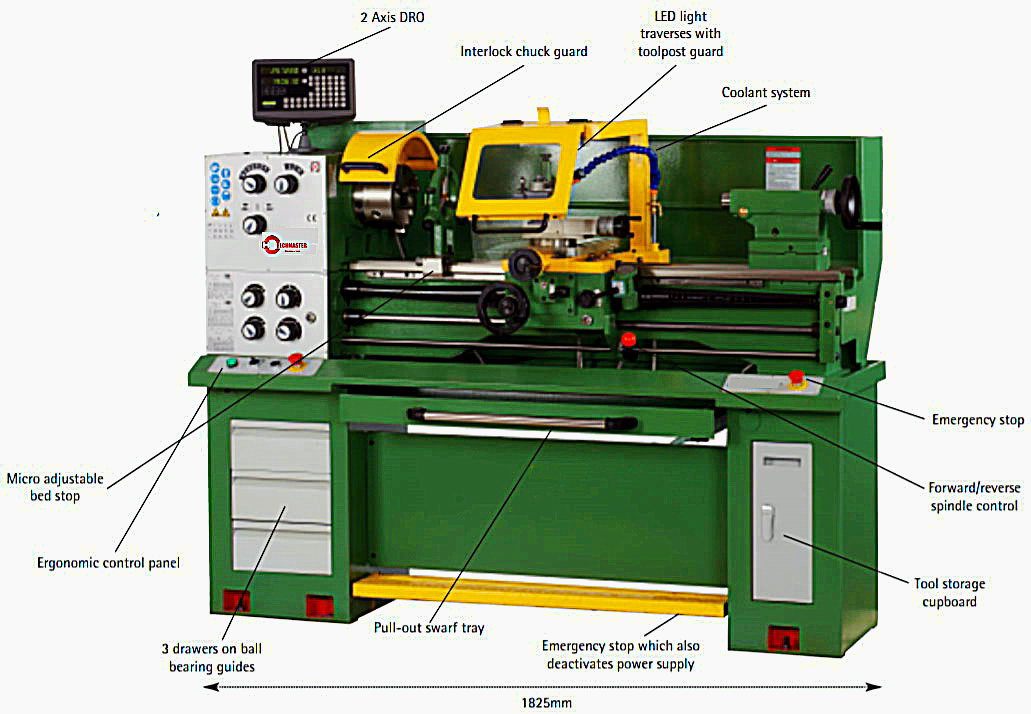

Extratos de bandeja de chip para frente, mantendo os requisitos de espaço no mínimo

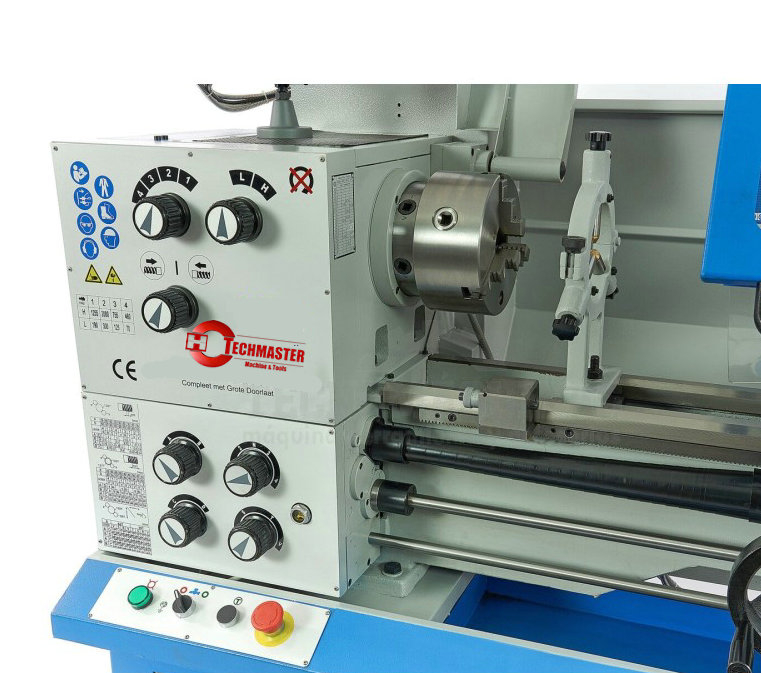

Velocidade clara e configurações de controle de alimentação, operação suave e controle preciso
O freio a pé eletro-magnético reduz o tempo de inatividade
Cama de fuso de última geração com rolamentos de esfera de alta qualidade e de alta qualidade
Cama de máquina de ferro fundido cinza, endutivo e polido
Alta concordância do fuso (≤ 0,009 mm)
Eixo endurecido e polido corre em banho de petróleo
Tailstock, estoque de eixo e todos os guias são ajustáveis
Ostock pode ser ajustado ± 5 mm para giro de cone
Distância entre centros | 1000 mm |
Altura central | 180 mm |
Balance sobre a cama | 360 mm |
Balançar o gap* | 502 mm |
Swing Over Cross Slide | 220 mm |
Largura da cama | 185 mm |
Furo do fuso | 52 mm |
Fixamento do nariz do eixo | DIN 55029, D1-5 |
Faixa de velocidade | (8) 70 - 2000 rpm |
Alimentação longitudinal | (32) 0,052 - 1.392 mm/rev. |
Ração cruzada | (32) 0,014 - 0,380 mm/rev. |
Thread métrico | (26) 0,4 - 7,0 mm |
Encadeamento de polegadas | (34) 4 - 56 threads/1 ' |
Diâmetro da manga | 42 mm |
Viagem de manga | 100 mm |
Diminuição da manga | MT 4 |
Saída de potência motor s 1 100% | 1,5 kW (400 V) |
Entrada de energia motora S 6 40% | 2,2 kW (400 V) |
Dimensão da máquina (w x d x h) | 1825 x 750 x 1600 mm |
Peso aprox. | 575 kg |
* Comprimento removível da cama: 205 mm
