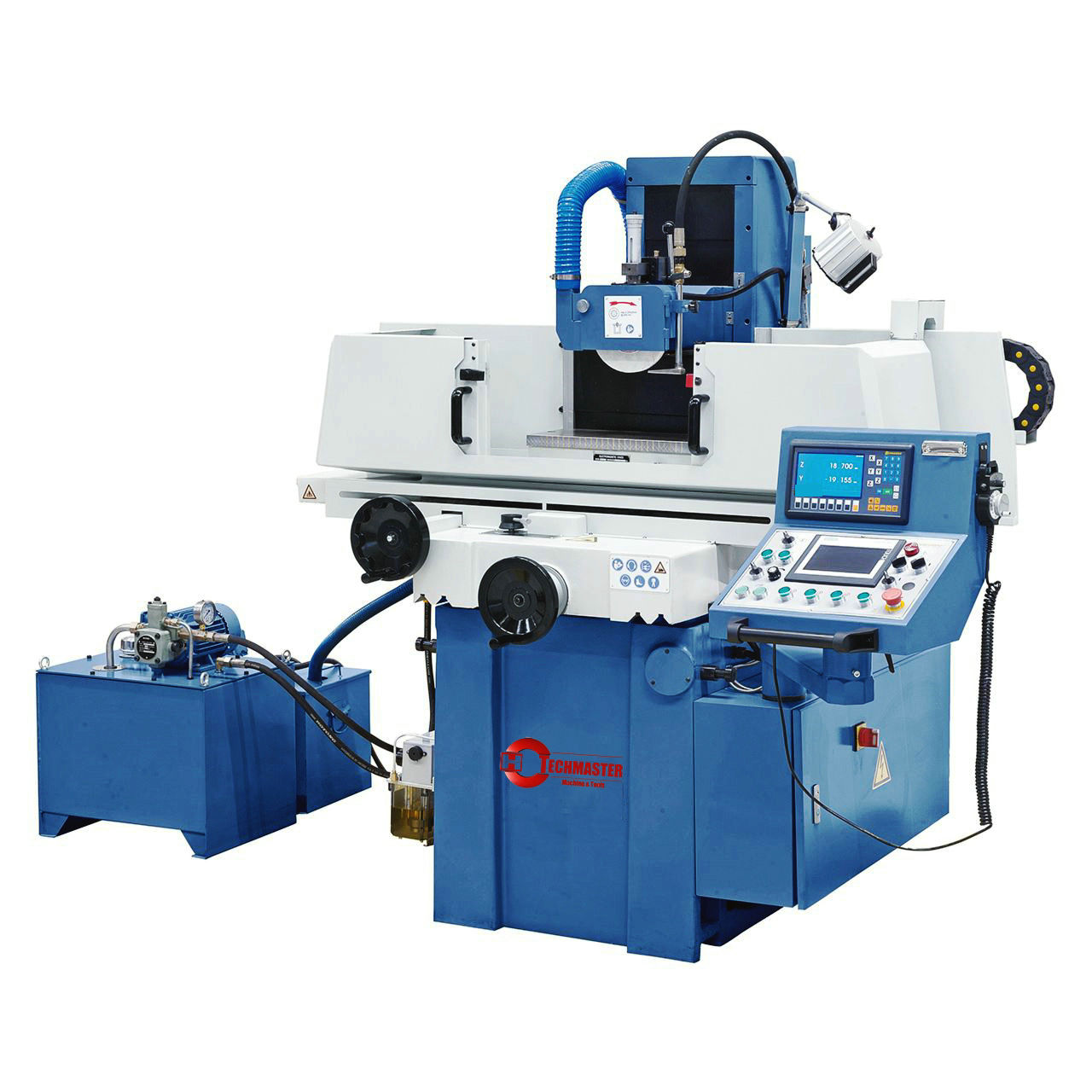

A máquina de moagem de superfície hidráulica BSG 2040 PLC possui uma extensa gama de equipamentos padrão, por exemplo. Alimentação vertical automatizada do computador, cômoda paralela com configuração de micrômetros, placa de fixação magnética com dispositivo de desmagnetização e leitura digital de 2 eixos.
Incluindo o controle Siemens PLC para programar ciclos simples de landing via tela sensível ao toque
O sistema hidráulico de última geração garante travessia de mesa macia, mesmo com alta carga de trabalho
Unidade hidráulica separada com trocador de calor para omitir vibrações e carga térmica
A estrutura solidamente construída e bem suportada garante alta estabilidade
Guia de contador revestido de plástico no eixo x e y garantem a um efeito de bastão baixo
Infeed via alimentação rápida na altura da peça, ajustável ao acabamento e provocação, elevação automática no final do programa
O eixo apresenta rolamentos axiais e radiais, sem folga e pré-tensionados
Alimentação vertical automática controlada digitalmente com motor servo
Movimento longitudinal e cruzado ajustável por paradas finais
Guia da mesa longitudinal em v-flat, guia de mesa cruzada dupla-v
Especificações técnicas
Dimensões da tabela 200 x 500 mm
Quantidade / largura de t-slot 1/14 mm
Placa de aperto de ímãs elétricos 200 x 460 mm
MA
Leitura digital de 2 eixos
Siemens smart-pain IE V3 com tela de toque
Roda de mão eletrônica
Roda de moagem
Flange
Luz da máquina LED
Placa de fixação magnética
Balanço
Arbor de equilíbrio
Cômoda paralela
Tampas de proteção
Dispositivo de desmagnetização
Dispositivo de líquido de arrefecimento
Diamante de vestir
Pés de máquina
Lubrificação central
Ferramentas
x. viagem, 560 mm longitudinais
Máx. viajar, cruzar 240 mm
Máx. eixo de distância / tabela 450 mm
Máx. Peso da peça de trabalho* 180 kg
Roda de moagem 200 x 20 x 31,75 mm
Velocidade da tabela, hidráulica 7 - 25 m/min
Ajuste cruzado
Ajuste automático, cruzado 0,5 - 8 mm / AVC
Rapid Feed, Cross 990 mm/min
Ajuste por rotação do volante de mão 4 mm/rev.
Divisão de escala no volante 0,02 mm
Ajuste vertical
Ajuste automático, vertical 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm
Alimentação rápida, vertical 480 mm/min
Ajuste por rotação da roda manual 2 mm/rev.
Divisão de escala no volante 0,005 mm
Potência motora do eixo de lixamento 2,2 kW
Velocidade do eixo 2850 rpm
Potência motora da bomba hidráulica 0,75 kW
Potência motora da alimentação vertical 0,5 kW
Comprimento 2160 mm
Profundidade 1650 mm
Altura de 1840 mm
Peso aprox. 1640 kg
* Com placa de fixação de ímãs
