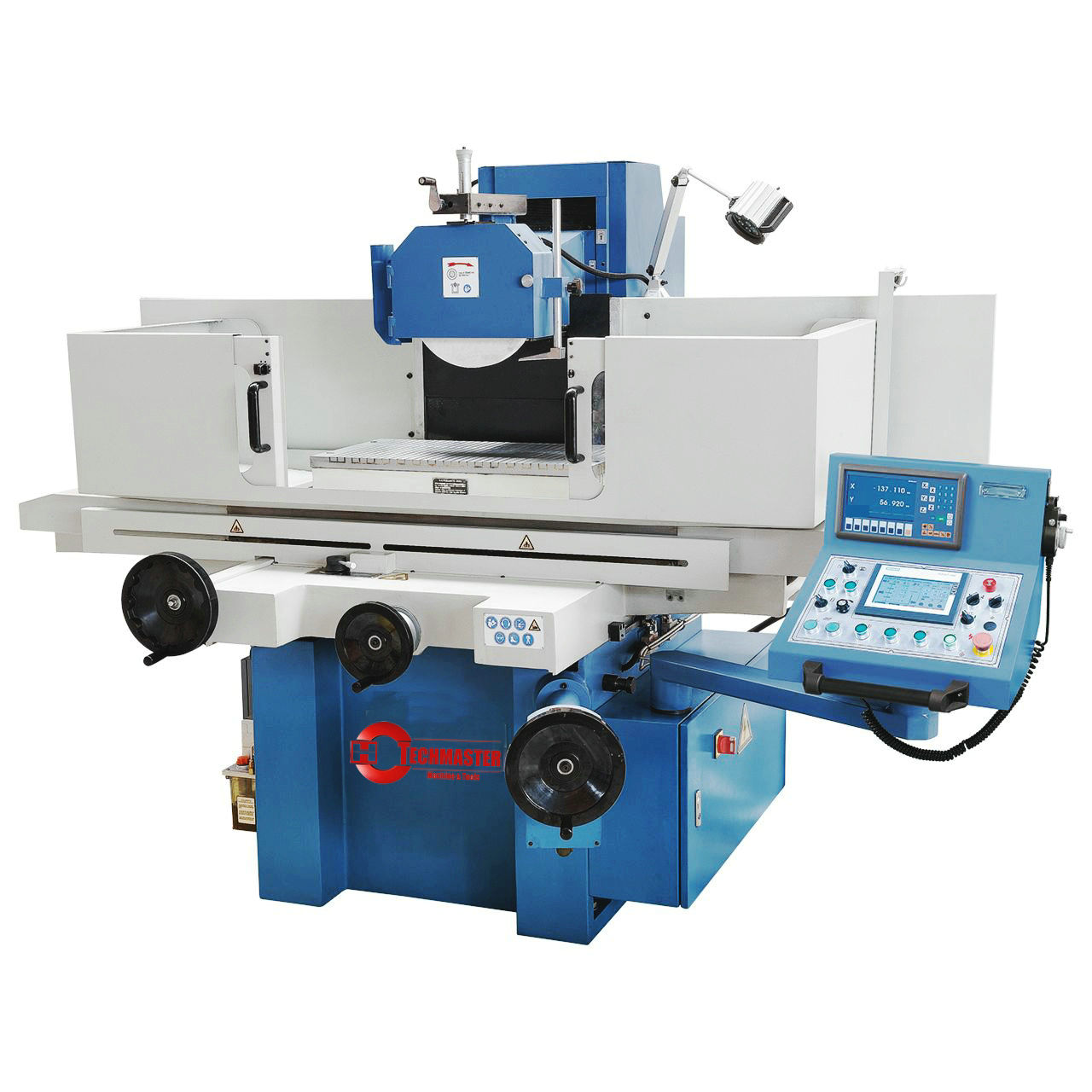

O BSG 40100 PLC é um modelo adequado para o processamento de peças de trabalho de até 600 kg e uma superfície de moagem de até 1130 x 450 mm. A extensa gama de equipamentos padrão garante o desempenho ideal, por exemplo. Alimentação vertical automatizada do computador, cômoda paralela com configuração de micrômetros, placa de fixação magnética com dispositivo de desmagnetização e leitura digital de 2 eixos.
Unidade hidráulica separada com trocador de calor elimina vibrações e tensão térmica
Guias de mesa endurecidos e polidos cruzam e longitudinais. Os contadores revestidos com durcite-b garantem alta rigidez e baixo atrito
Guia longitudinal da tabela v-flat, guia de mesa cruzada dupla v
Alimentação automatizada por computador por meio de alimentação rápida à altura da peça de trabalho, desbaste ajustável e golpe de acabamento da superfície, retorno automático na posição inicial no final do programa
Os rolamentos axiais e radiais no eixo de moagem estão sem folga de folga
A base de máquina recozida garante alta precisão
Reforços fortes e paredes grossas garantem rigidez
Recursos de alimentação vertical automática digital
As paradas finais permitem viagens longitudinais e cruzadas ajustáveis
O sistema hidráulico de última geração garante travessia de mesa macia, mesmo com alta carga de trabalho
Dimensões da tabela 405 x 1020 mm
Quantidade / largura de t-slot 3/14 mm
Leitura digital de 2 eixos
Siemens smart-pain IE V3 com tela de toque
Roda de mão eletrônica
Roda de moagem
Flange
Luz da máquina LED
Placa de fixação magnética
Balanço
Arbor de equilíbrio
Cômoda paralela
Tampas de proteção
Dispositivo de desmagnetização
Dispositivo de líquido de arrefecimento
Diamante de vestir
Pés de máquina
Lubrificação central
Ferramentas
Placa de fixação de ímãs elétricos 400 x 1000 mm
Máx. Viagem, 1130 mm longitudinais
Máx. viajar, cruzar 450 mm
Máx. eixo de distância / tabela 580 mm
Máx. Peso da peça de trabalho* 600 kg
Roda de moagem 350 x 40 x 127 mm
Velocidade da tabela, hidráulica 5 - 25 m/min
Ajuste cruzado
Ajuste automático, cruzado 0,5 - 8 mm/AVC
Rapid Feed, Cross 990 mm/min
Ajuste por rotação de mão manual 5 mm/rev.
Divisão de escala no volante 0,02 mm
Ajuste vertical
Ajuste automático, vertical 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm
Alimentação rápida, vertical 480 mm/min
Ajuste por rotação do volante de mão 2 mm/rev.
Divisão de escala no volante 0,005 mm
Energia motora do eixo de lixamento 4,0 kW
Velocidade do eixo 1450 rpm
Potência motora da bomba hidráulica 2,2 kW
Potência motora da alimentação vertical 0,5 kW
Comprimento 3100 mm
Profundidade 2200 mm
Altura 1900 mm
Peso aprox. 3700 kg
* Com placa de fixação de ímãs
