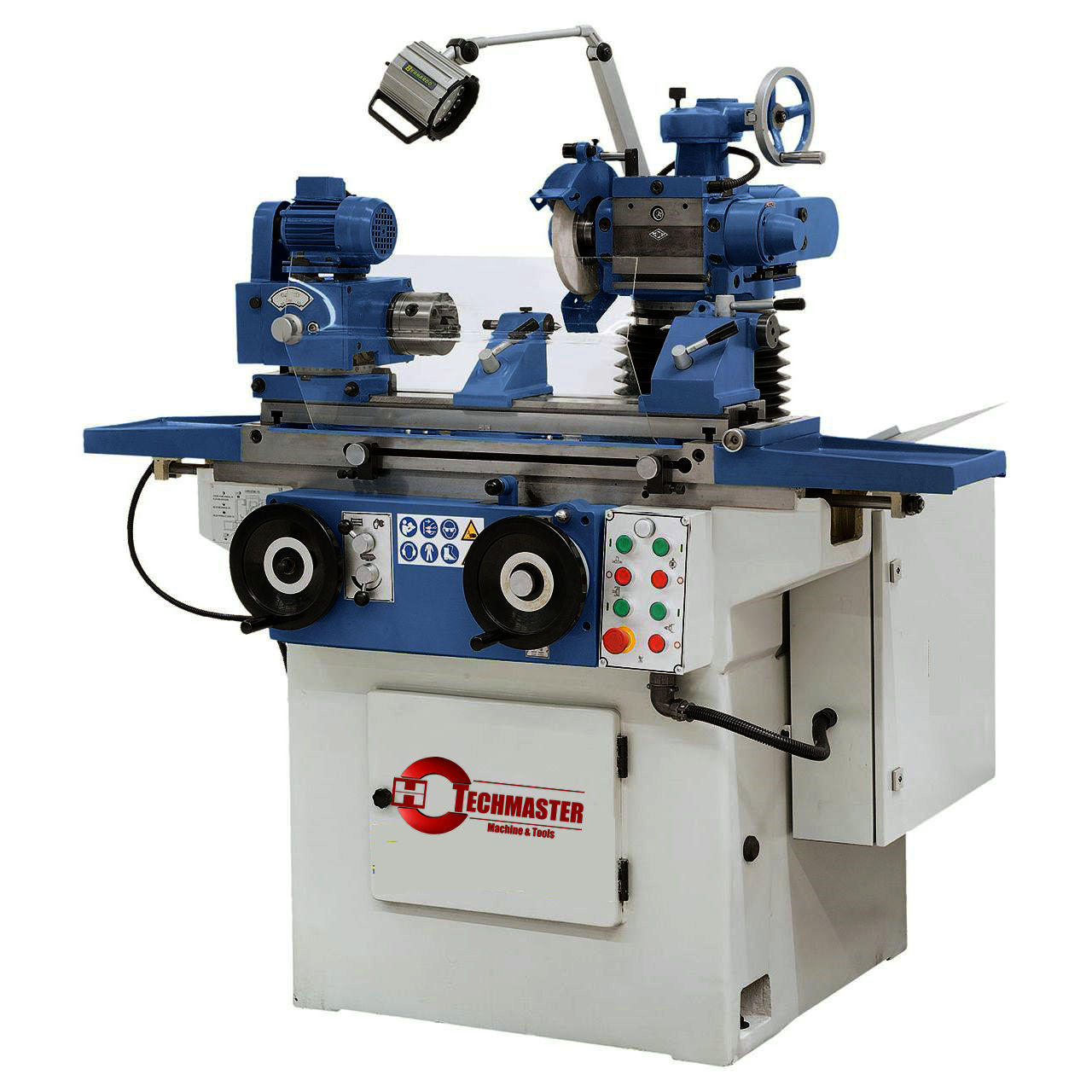

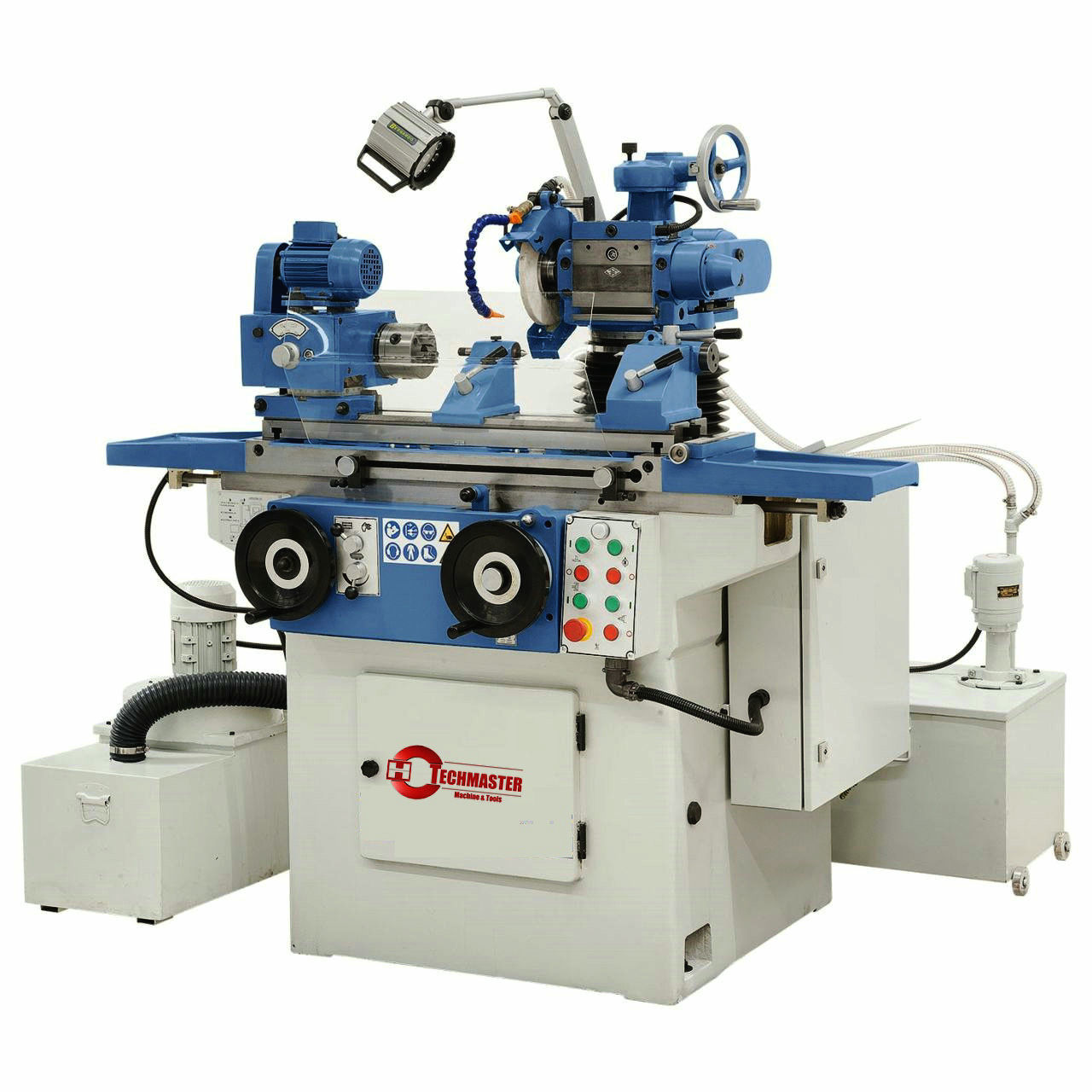

Universal Gring Machine USM 500

Máx. Diâmetro da peça de trabalho    200 mm

Distância entre os centros   500 mm

Moagem de superfície 200 x 50 mm

Moagem externa Ø 5 - 50 x 400 mm

Moagem interna Ø 10 - 50 x 75 mm

Máx. Peso da peça de trabalho 10 kg

Faixa de Headstocktilting   -90 ° a +90 °

Velocidade   110/200/300 rpm

Spindle Taper MT 2

Chuck Diâmetro   100 mm

Redação da faixa de headstocktilting   -100 ° a +100 °

Viagem

Cruz   230 mm

210 mm   verticais

Divisão de escala vertical 0,01 mm

Ajuste vertical por rotação do volante   2 mm/rev.

Divisão de escala   0,02 mm

Ajuste cruzado por roda de mão Rotação   2/4 mm / Rev.

Sanding   Disc 200 x 20 x 75 mm

Velocidade   2500 rpm

Velocidade dentro do eixo de moagem   13500 rpm

Grindstone Ø 26 x 20 x 6 mm

Ø 10 x 10 x 3 mm   Tabela de trabalho

Máx. Viagem   480 mm

Alimentação longitudinal hidráulica   0,01 - 6 m/min

Faixa de inclinação de mesa -45 ° a +45 °

Vacada de manga de tailstock   MT 2

Viagem de manga de tailstock 15 mm

Power motor total de 2,5 kW

Potência motora do disco de lixamento 1,1 kW

Dimensão da máquina (L x W x H)* 1500 x 1150 x 1400 mm

Peso aprox.   1300 kg

Acessórios padrão

• Dispositivo de líquido de arrefecimento

• Extrator de poeira

• Guarda de segurança

• Dividindo a cabeça

• 4 discos de moagem

• Jogada de 3-JAW 100 mm

• Tailstock esquerdo e direito

• Centro ao vivo

• Meio centro ao vivo

• Balanço

• Extensão do eixo

• Vício para moagem de superfície

• 5 Tappets

• Cômoda

• Lubrificação central

• Dispositivo interno de moagem incl. 2 pedras de moagem
