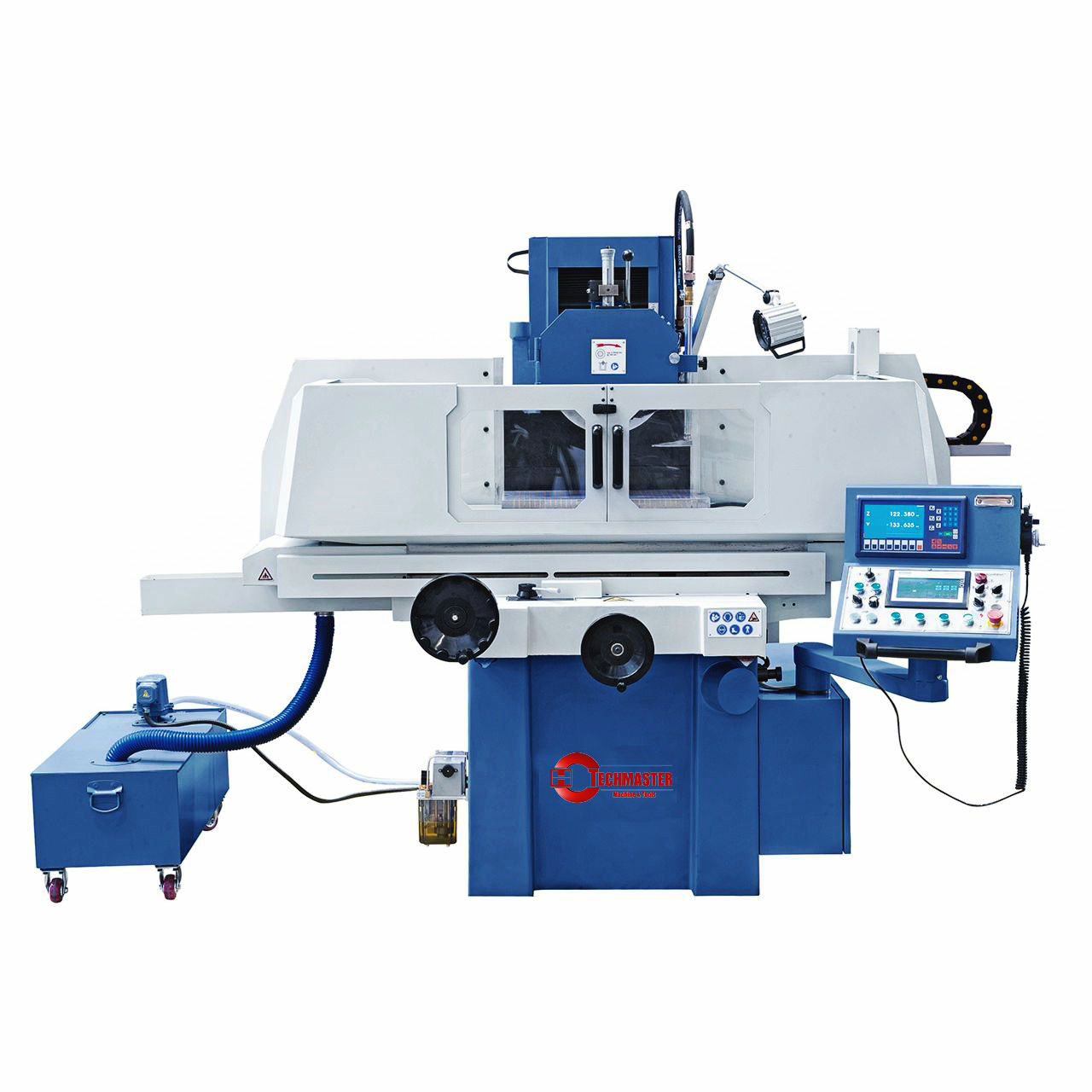

A série BSG são máquinas de moagem de superfície solidamente construídas, com alimentação vertical automática. Todas as partes principais, como suporte, base e avental são feitas de ferro fundido cinza de alta qualidade. A ampla gama de acessórios torna esses modelos muito econômicos para a fabricação de ferramentas e matrizes.
Guia de contador revestido de plástico no eixo x e y garantem a um efeito de bastão baixo
Guia da mesa longitudinal em v-flat, guia de mesa cruzada dupla-v
O eixo apresenta rolamentos axiais e radiais, sem folga e pré-tensionados
O sistema hidráulico especial garante ajuste suave da mesa, mesmo em carga total
A estrutura solidamente construída e bem suportada garante alta estabilidade
Alimentação vertical automática controlada digitalmente com motor servo
Infeed via alimentação rápida na altura da peça, ajustável ao acabamento e provocação, elevação automática no final do programa
Dimensões da tabela 305 x 635 mm
Quantidade / largura de t-slot 3/14 mm
Placa de fixação de ímãs elétricos 300 x 600 mm
Máx. viagem, longitudinal 765 mm
Máx
Leitura digital de 2 eixos
Siemens smart-pain IE V3 com tela de toque
Roda de mão eletrônica
Roda de moagem
Flange
Luz da máquina LED
Placa de fixação magnética
Balanço
Arbor de equilíbrio
Cômoda paralela
Tampas de proteção
Dispositivo de desmagnetização
Dispositivo de líquido de arrefecimento
Diamante de vestir
Pés de máquina
Lubrificação central
Ferramentas
. viajar, cruzar 340 mm
Máx. eixo de distância / tabela 580 mm
Máx. Peso da peça de trabalho* 270 kg
Roda de moagem 350 x 40 x 127 mm
Velocidade da tabela, hidráulica 5 - 25 m/min
Ajuste cruzado
Ajuste automático, cruzado 0,5 - 8 mm/AVC
Rapid Feed, Cross 990 mm/min
Ajuste por rotação do volante de mão 5 mm/rev.
Divisão de escala no volante 0,02 mm
Ajuste vertical
Ajuste automático, vertical 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm
Alimentação rápida, vertical 480 mm/min
Ajuste por rotação da roda manual 2 mm/rev.
Divisão de escala no volante 0,005 mm
Energia motora do eixo de lixamento 4,0 kW
Velocidade do eixo 1450 rpm
Potência motora da bomba hidráulica 2,2 kW
Potência motora da alimentação vertical 0,5 kW
Comprimento 2350 mm
Profundidade 2220 mm
Altura 1910 mm
Peso aprox. 2375 kg
* Com placa de fixação de ímãs
