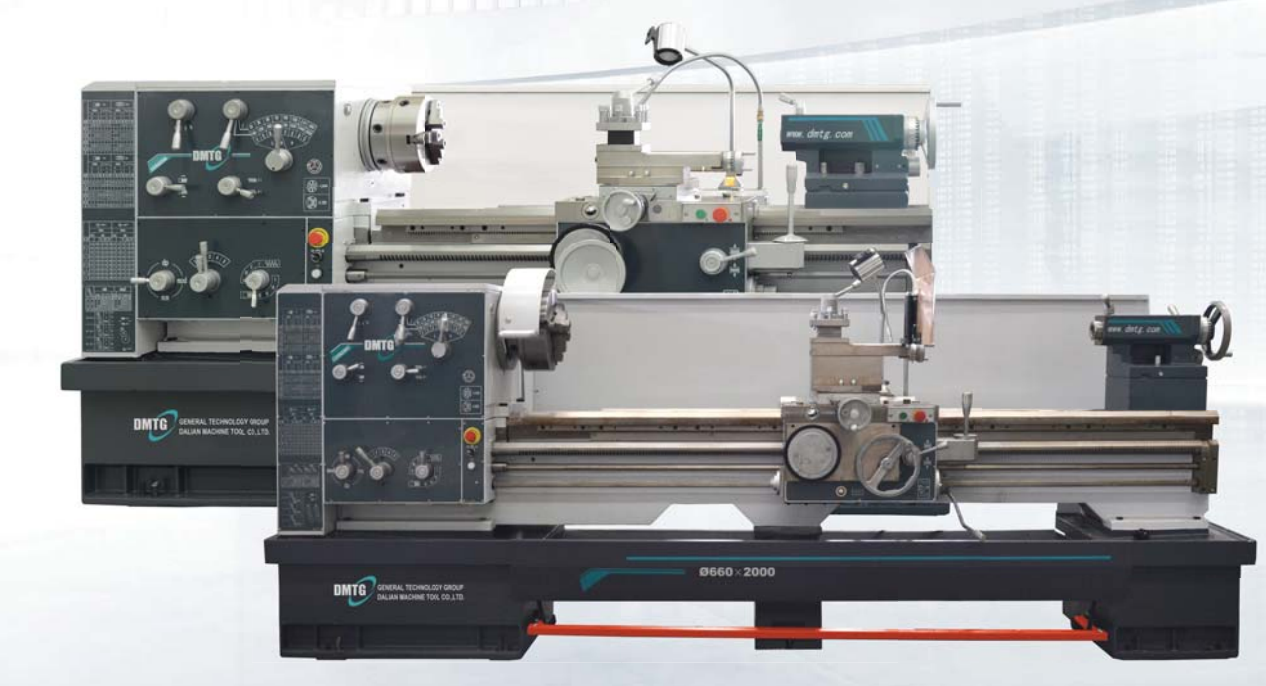

CDS-B/C Series convencionais

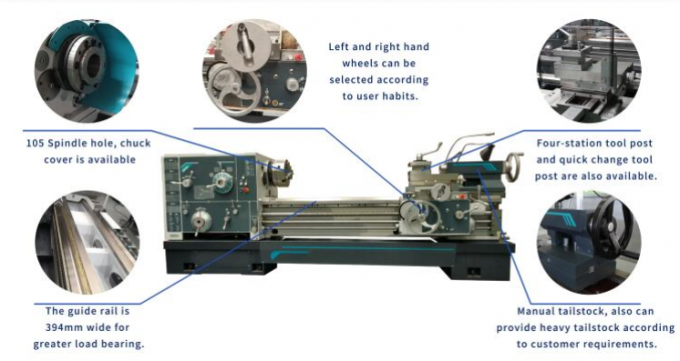

Os tornos convencionais da série CDS-B/C são tornos de uso geral desenvolvidos por nossa empresa em colaboração com as renomadas empresas de fabricação de torno global. Campo de aplicação: A série CDS-B/C Tornos convencionais, desenvolvidos por nossa empresa em colaboração com as renomadas empresas de fabricação global de torneiras, são tornos fáceis de usar. Eles apresentam um design liso angular popular com espaçosas pernas dianteiras e traseiras. Os trilhos do leito foram submetidos à superfície de alta frequência e aos processos de extinção e retificação, alcançando uma dureza de extinção do G50. A caixa de engrenagens Headstock passou por extinção de alta frequência dos dentes da engrenagem e moagem da engrenagem de precisão, com precisão da engrenagem Níveis de 6 a 7 anos. Esta máquina pode processar materiais como aço, ferro fundido, metais não ferrosos e materiais não metálicos. As peças processadas nesta máquina podem atingir uma precisão dimensional de IT7 e uma rugosidade da superfície de 1.6. Recursos da máquina: 1. Bore do eixo grande: B-Type com 82 mm, C-tipo C com 105 mm. 2. Alta velocidade do fuso: o sistema do eixo é dinamicamente equilibrado, permitindo altas velocidades de rotação e adaptabilidade abrangente às técnicas de ferramentas. 3. Alta rigidez: O corpo principal da máquina-ferramenta é feito inteiramente de peças fundidas de alto fósforo ligado a resina, e a estrutura do corpo principal da máquina-ferramenta é mais racional por meio da análise e otimização dos elementos finitos. 4. Tratamento de envelhecimento para o corpo da cama, extinção de alta frequência para trilhos de guia: aprimora a longevidade da máquina-ferramenta. 5. Retorção de precisão para trilhos guia do leito: garante alta precisão ao longo de todo o comprimento dos trilhos -guia. 6. Parafuso de chumbo vertical equipado com tampa de proteção de metal: aprimora a segurança pessoal dos operadores. 7. Mecanismo rápido de travessia nas direções vertical e horizontal no carro: torna a operação da máquina -ferramenta mais conveniente e eficiente para os operadores.

Modelo:
CDS6166C/CDS6266C Máquina de torno horizontal

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Descrição do produto

Apresentação do produto

A série CD-S de tornos comuns adotam a forma de plano retangular popular, com pernas frontais e traseiras largas. A cama foi endurecida e moída por superfície de alta frequência, e a dureza era G50. Após extinção de alta frequência e moagem de precisão, a precisão da engrenagem pode atingir 7 graus.

A precisão da dimensão das peças processadas por esta máquina pode atingir o nível de IT7 e a rugosidade da superfície pode atingir o nível 1,6.

Configuração do produto

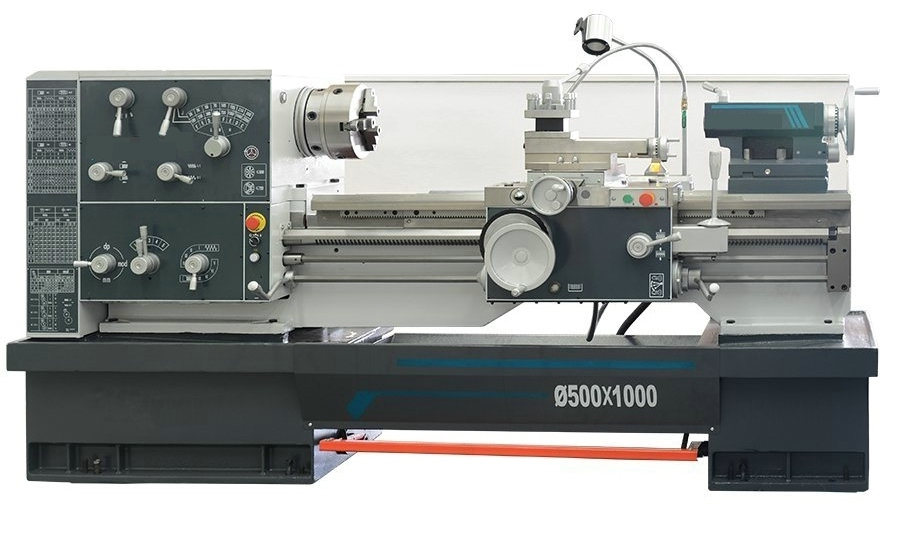

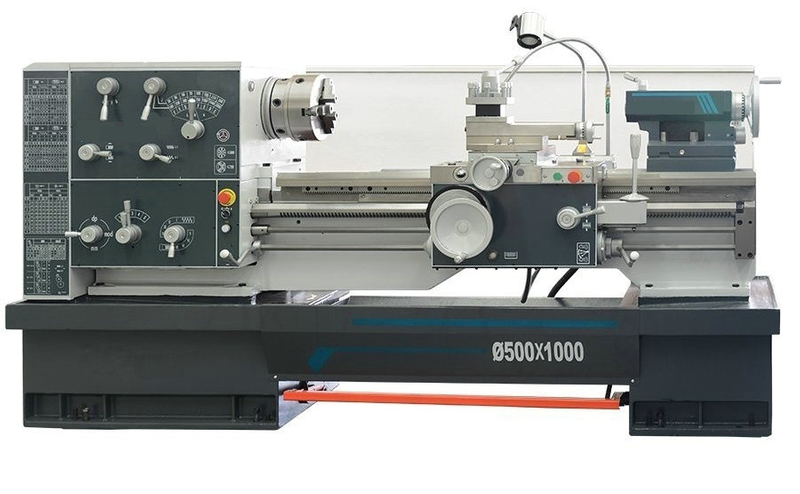

Modelo de produto	UNIT	CDS6150C	CDS6250C	CDS6156C	CDS6256C	CDS6166C	CDS6266C
especificação
Máx. diâmetro de balanço sobre a cama	mm	Ø500		Ø560		Ø660
Diâmetro máximo.	mm	Ø290		Ø350		Ø440
Diâmetro max.wing	mm	—	Ø760	—	Ø800	—	Ø870
Comprimento em lacuna	mm	—	280	—	280	—	280
Máx. comprimento da peça de trabalho	mm	750/1000/1500/2000/3000
Máx. comprimento de corte	mm	700/950/1450/1950/2950
Fuso
nariz do fuso		D8
Furo do fuso	mm	Ø105 (diâmetro da barra permitida ≤ø103)
Tamanho do chuck	mm	Ø315
Afunilamento do furo do fuso		110 mm/1: 20
Max.pindle Torque	Nm	1100
Intervalos de velocidade do fuso	RPM	26-1700 (16 velocidades)
Altura central do fuso	mm	250		280		325
Energia do motor do eixo	KW	7,5 (10 hp)
Tailstock
Diâmetro da pena de cauda	mm	Ø75
Viagem da pena de cauda	mm	150
Afunilamento de penas de tailstock		No.5 mt
Feeds & Threads (parafuso métrico *parafuso de polegada)
Alimentação longitudinal		0,044-1,48 mm/rpm (45 tipos) *0,044〜0,148 em/rpm (45 tipos)
Ração cruzada		0,022 ~ 0,74 mm/rpm (45 tipos) *0,031-0,092 in/rpm (45 tipos)
Trevas métricas	mm	0,5-80 (73 tipos *53 tipos)
Threads modulares	mm	0,5-40 (45 tipos *66 tipos)
Fios de polegada	TPI	7/16-80 (47 tipos *47 tipos)
Trevas de inclinação diametral	Dp	7/8 ~ 160 (47 tipos *48 tipos)
Postagem da ferramenta
Max.Tool Shank Tamanho	mm	25x25
Viagem do slide superior	mm	150
Dimensões da máquina (lwh)	mm	2680x1223x1295 (750) 2930x1223x1295 (1000) 3430x1223x1295 (1500) 3930x1223x1295 (2000) 4930x123x1295 (3000)		2680x1223x1325 (750) 2930x1223x1325 (1000) 3430x1223x1325 (1500) 3930x1223x1325 (2000) 4930x123x1325 (3000)		2680x1223x1370 (750) 2930x1223x1370 (1000) 3430x1223x1370 (1500) 3930x123x1370 (2000) 4930x123x1370 (3000)
Peso da máquina	kg	2120/2170/2420/2620/3120		2180/2270/2480/2680/3180		2400/2500/2700/2900/3400
