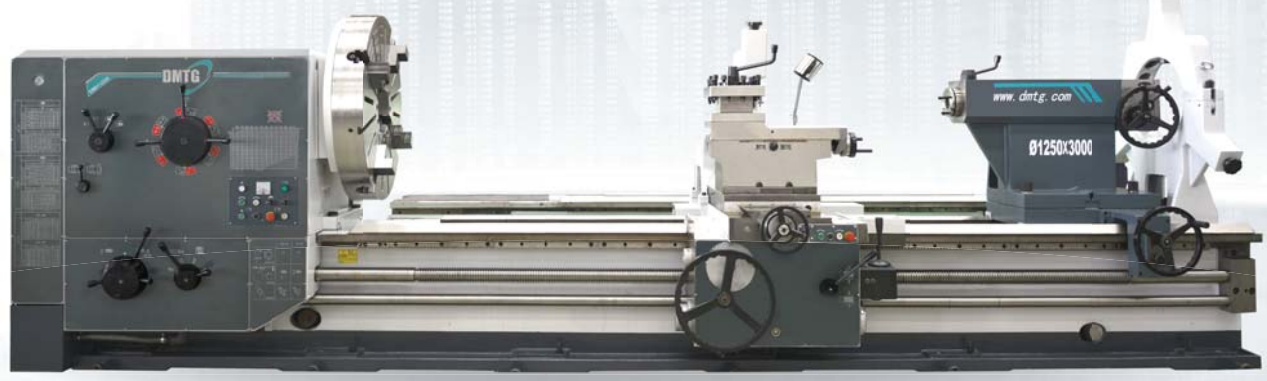

Torno convencional em larga escala da série CW-M

Os tornos convencionais da série CDS-B/C são tornos de uso geral desenvolvidos por nossa empresa em colaboração com as renomadas empresas de fabricação de torno global. Campo de aplicação: A série CDS-B/C Tornos convencionais, desenvolvidos por nossa empresa em colaboração com as renomadas empresas de fabricação global de torneiras, são tornos fáceis de usar. Eles apresentam um design liso angular popular com espaçosas pernas dianteiras e traseiras. Os trilhos do leito foram submetidos à superfície de alta frequência e aos processos de extinção e retificação, alcançando uma dureza de extinção do G50. A caixa de engrenagens Headstock passou por extinção de alta frequência dos dentes da engrenagem e moagem da engrenagem de precisão, com precisão da engrenagem Níveis de 6 a 7 anos. Esta máquina pode processar materiais como aço, ferro fundido, metais não ferrosos e materiais não metálicos. As peças processadas nesta máquina podem atingir uma precisão dimensional de IT7 e uma rugosidade da superfície de 1.6. Recursos da máquina: 1. Bore do eixo grande: B-Type com 82 mm, C-tipo C com 105 mm. 2. Alta velocidade do fuso: o sistema do eixo é dinamicamente equilibrado, permitindo altas velocidades de rotação e adaptabilidade abrangente às técnicas de ferramentas. 3. Alta rigidez: O corpo principal da máquina-ferramenta é feito inteiramente de peças fundidas de alto fósforo ligado a resina, e a estrutura do corpo principal da máquina-ferramenta é mais racional por meio da análise e otimização dos elementos finitos. 4. Tratamento de envelhecimento para o corpo da cama, extinção de alta frequência para trilhos de guia: aprimora a longevidade da máquina-ferramenta. 5. Retorção de precisão para trilhos guia do leito: garante alta precisão ao longo de todo o comprimento dos trilhos -guia. 6. Parafuso de chumbo vertical equipado com tampa de proteção de metal: aprimora a segurança pessoal dos operadores. 7. Mecanismo rápido de travessia nas direções vertical e horizontal no carro: torna a operação da máquina -ferramenta mais conveniente e eficiente para os operadores.

Modelo:
CW61125M CW62125M/CW61140M/CW61160M

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Descrição do produto

O torno convencional em larga escala da série CW-M apresenta uma estrutura madura, alta potência, forte rigidez e uma ampla gama de ajustes na velocidade do eixo. É adequado para corte de serviço pesado ou de alta velocidade, capaz de concluir várias operações de torneamento em eixos e peças em forma de disco, incluindo superfícies cilíndricas internas e externas, superfícies cônicas, faces finais, ranhura, chanfro, perfuração, tapping e muito mais. Ele também pode lidar com roscas métricas comumente usadas, roscas imperiais, encadeamentos de módulos e threads de pitch. Quando equipado com um acessório de cone, ele pode lidar com roscas de cone comuns e, para tópicos especiais, é recomendável a consulta. O movimento composto da alimentação longitudinal e a alimentação do suporte da ferramenta permitem a usinagem de afunilamentos longos, enquanto o suporte da ferramenta pode ser manobrado para diminuir os curtos. Este torno demonstra sua superioridade na usinagem de partes grandes e complexas.

Modelo de produto	UNIT	CW61100M	CW62100M	CW61125M	CW62125M
especificação
Máx. diâmetro de balanço sobre a cama	mm	Ø1000		Ø1250
Diâmetro máximo.	mm	Ø630		Ø880
Diâmetro max.wing	mm	—	Ø1400	—	Ø1650
Comprimento em lacuna	mm	—	772	—	772
Máx. comprimento da peça de trabalho	mm	1500/2000/3000/4000/5000/6000/(8000 CW61XXXM)
Máx. comprimento de corte		1300/1800/2800/3800/4800/5800/(7800 cw61xxxm)
Máx. peso da peça de trabalho	kg	6000 (OPT: 8000 10000)
Largura da guia da cama	mm	755
Fuso
nariz do fuso		A2-15
Furo do fuso	mm	Ø130 (permitido passar pelo diâmetro da barra ≤ø128)
Tamanho do chuck	mm	Ø1000		Ø1000
Afunilamento do furo do fuso		Métrica 140 (1:20) (140mm, com a manga reduzida no número 6MT)
Max.pindle Torque	KNM	10.5 (22kW) Opt: 12.5 (30 kW)
Intervalos de velocidade do fuso	RPM	3.15-315*(21Speeds) (reversão 4.5 〜390 12 velocidades)
Altura central do fuso	mm	500		625
Energia do motor do eixo	KW	22 OPT: 30
Tailstock
Diâmetro da pena de cauda	mm	Ø160 (máx. Peso da peça de trabalho 6T); OPT: Ø200 (Máx. Peso da peça de trabalho 8T) Ø240 (máx. Peso da peça de trabalho 10T)
Viagem da pena de cauda	mm	300
Afunilamento de penas de tailstock	mm	Métrica 80 (80 mm, com manga reduzida de N0,6MT); (Ø200 X Ø240 No. 6 MT)
*Feeds & Threads (parafuso métrico parafuso de polegada)**
Alimentação longitudinal		0,1-12 mm/rpm (56 tipos); *0,0032 ~ 0,40 pol/rpm (56 tipos)

Ração cruzada		0,05-6 mm/rpm 56 tipos; *0,0016 〜0,20 pol/rpm (56 tipos)
Trevas métricas	mm	1-120 (52 tipos); *1-120 (52 tipos)
Threads modulares	mm	0,5-60 (46 tipos); *0,5〜60 (46 tipos)
Fios de polegada	TPI	1/4-30 (43 tipos); *1/4〜30 (43 tipos)
Trevas de inclinação diametral	Dp	1/2-60 (49 tipos); *1/2-60 (49 tipos)
Postagem da ferramenta
Tamanho da haste da ferramenta	mm	45x45
Viagem do slide superior	mm	300
Dimensões da máquina (lwh)	mm	4450X1855X1890(1500) 4950X1855X1890(2000) 5950X1855X1890(3000) 6950X1855X1890(4000) 7950X1855X1890(5000) 8950X1855X1890(6000) 10950x1855x1890 (8000)		4450x1955x2015 (1500) 4950x1955x2015 (2000) 5950x1955x2015 (3000) 6950x195x2015 (4000) 7950x1955x2015 (5000) 8950x1520x2015 (6000) ( 51550x20x201950x1950x20x20x1515151950x151950x20x20x201515151515151515151515151515151515151515151515151515151515151515151515151515151515 (4000).
Peso da máquina	kg	9650/10100/11000/11900/12800/13700/15500		10650/11100/12000/12900/13800/14700/16500
