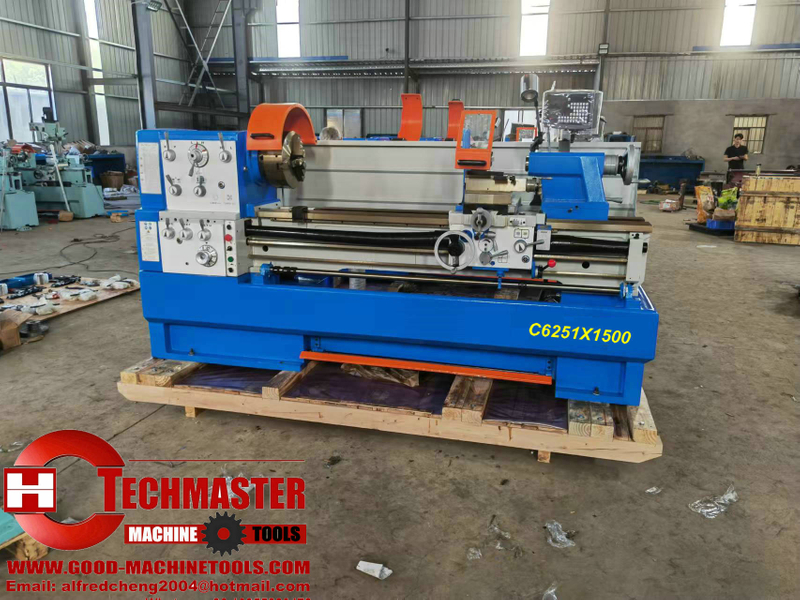

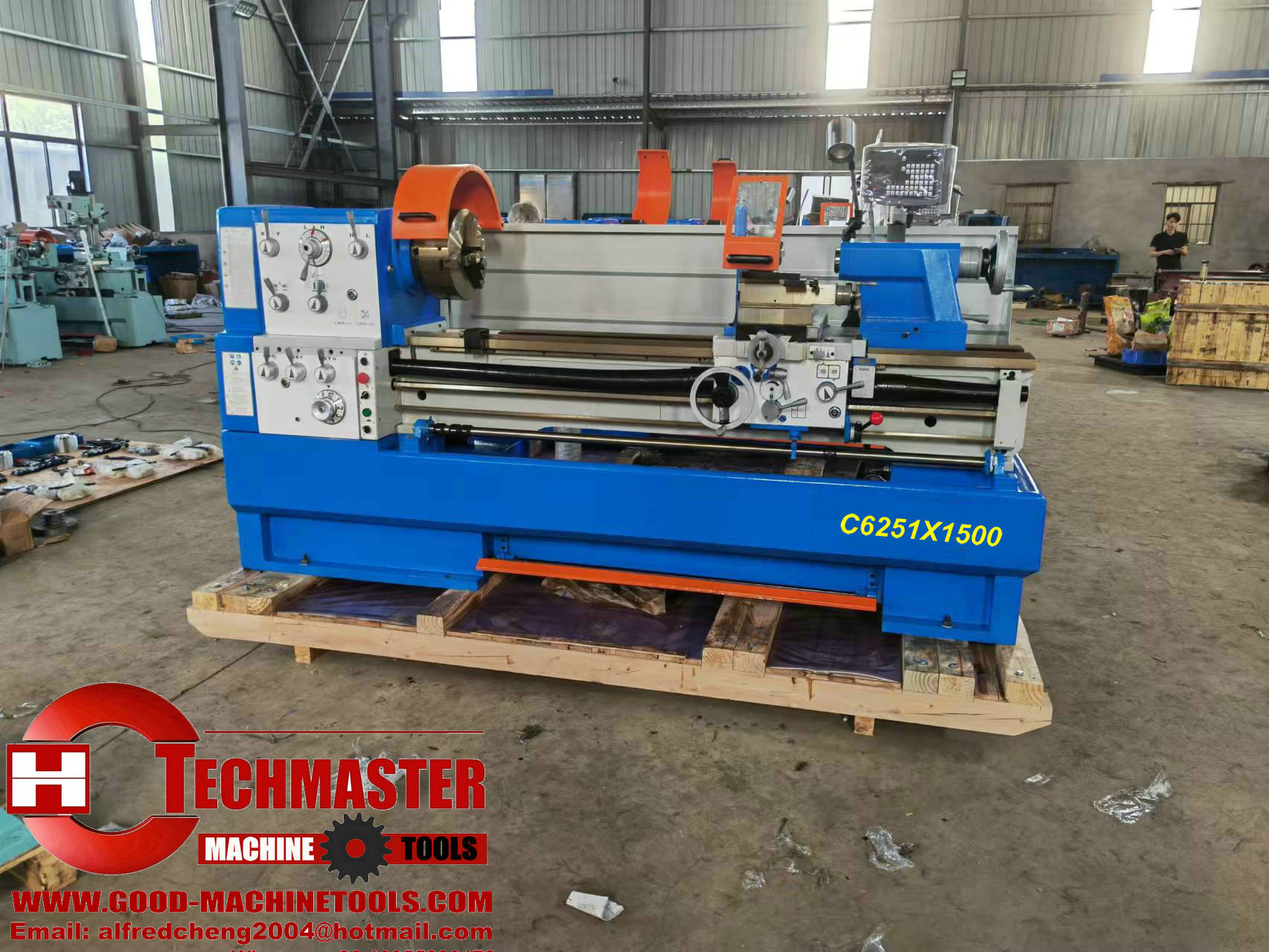

C6251x1000/1500mm/2000mm
| Quantidade: | |
|---|---|
| Especificação | MODEL |
| C6251 × 1000/1500mm/2000mm | |
| CAPACIDADE | |
| Balance sobre o vermelho | 510mm (20 ') |
| Swing Over Cross Slide | 305 mm (11-7/8 ') |
| Balanço no diâmetro do intervalo | 735mm (29 ') |
| Comprimento válido de lacuna | 200 mm (8 ') |
| Distância entre centros | 1000mm (40 ') |
| Altura central | 1135mm |
| Largura da cama | 350mm (13-3/4 ') |
| Headstock | |
| Nariz do fuso | D1-8 |
| Furo do fuso | 80mm (3-1/8 ') |
| Afunilamento do furo do fuso | No.7Morse |
| Alcance de velocidade do eixo | 12Changes25-1600r/min |
| Feeds and Threads | |
| Viagem composta de descanso | 130mm (5-1/8 ') |
| Viagem de slide cruzado | 316mm (12-15/16 ') |
| Rosca de parafuso de chumbo | 6mm ou 4t.pi |
| Máx. Seção da ferramenta | 25 × 25mm (1 × 1 ') |
| Alcance de alimentos longitudinais | 35 tipos 0,059-1.646mm/rec (0,0022 '-0,0612 '/Rev) |
| Alcance de feeds cruzados | 35 tipos 0,020-0,573mm/rev (0,00048 '-0,01354 '/Rev) |
| Threads campos métricos | 47 tipos 0,2-14mm |
| Trepes arremessos imperiais | 60 tipos 2-112t.pi |
| Treca titulares diametrais | 50 tipos 4-112d.p. |
| Threads módulos Pitches | 39 tipos 0.1-7m.p. |
| Tallstock | |
| Diâmetro da pena de pena | 75 mm (3 ') |
| Viagens de pena | 180mm (7 ') |
| Quill diminuto | No.5Morse |
| Ajuste cruzado | ± 13mm (± 1/2 ') |
| MOTOR | |
| Principal principal | 7,5kW (10hp) 3ph |
| Potência da bomba de líquido de arrefecimento | 0,1kW (1/8hp), 3ph |
| Dimensão e peso | |
| Dimensão geral (L × W × H) (cm) | 239 × 115 × 143 |
| Tamanho da embalagem (L × W × H) (cm) | 245 × 115 × 174 |
| Peso líquido/peso bruto (kg) | 2035/2415 |
3. Acessórios
| ACESSÓRIOS | |||
| Acessórios padrão | |||
| Parte: Instale no torno | |||
| Lâmpada de trabalho | |||
| Sistema de líquido de arrefecimento | |||
| Mostrador de corte de rosca | |||
| Chuck de 3-JAW (φ200mm) | |||
| Parada longitudinal de toque | |||
| Descanso constante e siga o descanso | |||
| Guarda de respingo de comprimento total | |||
| Freio de pé e fita de freio | |||
| Parte: dentro do pacote com o torno | |||
| Pistola de petróleo | |||
| Papdings | |||
| Placa de rosto | |||
| Placa de acionamento | |||
| Mudar de marchas | |||
| Chuck de 4-JAW (φ250mm) | |||
| Morto no centro e manga central | |||
| Um spanner e uma caixa de ferramentas de conjunto inteiro | |||
| Manual de operação | |||
| Acessórios de uso especial (Pirce opcional) | |||
| Viagens rápidas | |||
| Drill Chuck Set | |||
| Live Center (MT4) | |||
| Função de corte de diminuição | |||
| 2axis ou 3axis Digital Readouts (sino) | |||
| Postagem da ferramenta de mudança rápida do tipo dos EUA | |||
| Postagem da ferramenta de mudança rápida do tipo Europa | |||
| Itália Tipo de troca rápida Postagem de ferramenta | |||
| CE-Conformity (Guarda Chuck, Guarda de Postais de Tool e Guarda de Chaps-Rque -w) | |||
| Conjunto de titulares de ferramentas de corte (7pcs ou 9pcs) |
