CW6263E/CW6280E/CW62100E
| Quantidade: | |
|---|---|
Descrição do produto

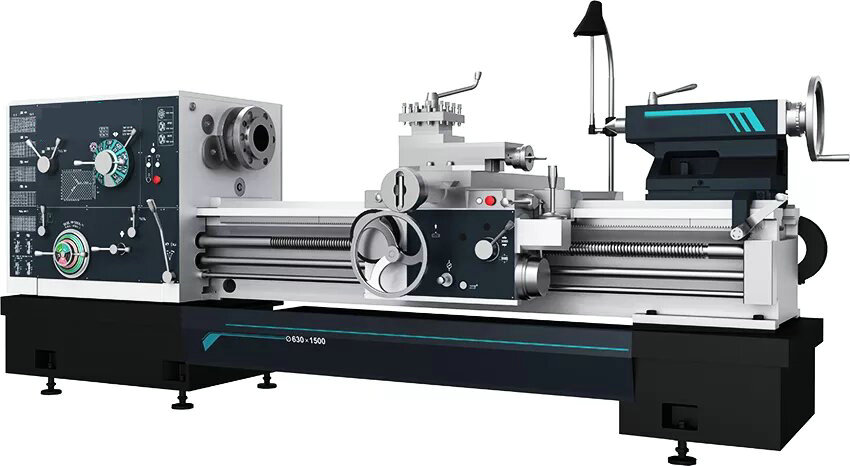

Máquina de torno pesado de alta precisão Preço de preços de Torno CW6163E/CW6263E
Apresentação do produto
Os tornos horizontais da série CW-E podem empreender vários trabalhos de torneamento, principalmente para transformar superfícies cilíndricas internas e externas, superfícies cônicas e outras partes com superfícies rotativas. Girando as faces da extremidade, grooving, corte, perfuração e giro de várias fios de métrica, polegada, módulo e diametral comumente usados. Esta máquina-ferramenta é especialmente adequada para oficinas de processamento de produção de pequenos lotes e oficinas de reparo mecânico e podem processar aço, ferro fundido e metais não ferrosos e outros materiais. A principal diferença entre um torno horizontal e um torno de sela é que o torno de sela tem uma cama com uma sela destacável, que expande a gama de diâmetros de processamento e é muito adequada para o processamento de partes do disco e as partes deformadas. Ele pode fornecer várias combinações de máquinas -ferramentas métricas, polegadas de máquinas e várias funções especiais. A precisão dimensional das peças processadas nesta máquina -ferramenta pode atingir o nível de TI7, e a rugosidade da superfície pode atingir o nível de RA1.6.
Configurações padrão
Postagem de ferramentas de 4 vias de 3-Jaw Chuck
Descanso constante (padrão ≥3000 mm <3000mm-opção)
Siga o descanso (padrão ≥3000mm <3000mm-opção)
Kit de ferramentas padrão
Configurações opcionais
4-JAW JAW CHUCK CUCK Guard
Protetor traseiro de pós -protetor da ferramenta
Ø130diâmetro do fuso do fuso de 15kW Motor do eixo
Centro de Dial Center de Placa Face de Tailstock
Ancontamento de giro de placa de acionamento DRO
Anchor Bolts eixo -fuso e manga central
Almofadas ajustáveis freio a pé (1000 mm ~ 3000mm disponível)
| Modelo de produto | UNIT | CW6163E | CW6263E | CW6180E | CW6280E | CW61100E | CW62100E | |
| especificação | ||||||||
| Máx. diâmetro de balanço sobre a cama | mm | Ø630 | Ø800 | Ø1000 | ||||
| Diâmetro máximo. | mm | Ø350 | Ø480 | Ø710 | ||||
| Diâmetro max.wing | mm | — | Ø800 | — | Ø1000 | — | Ø1230 | |
| Comprimento em lacuna | mm | — | 350 | — | 350 | — | 350 | |
| Máx. comprimento da peça de trabalho | mm | 1000/1500/2000/3000/4000/5000/6000 | ||||||
| Máx. comprimento de corte | CW61XXX | mm | 850/1350/1850/2850/3850/4850/5850 | |||||
| CW62XXX | 600/1100/1600/2600/3600/4600/5600 | |||||||
| Fuso | ||||||||
| nariz do fuso | C11 *D11 | |||||||
| Furo do fuso | mm | Ø100 (C11) (diâmetro da barra permitida *Ø98) *Ø105 (D11) (diâmetro da barra permitida ≤ Ø103) OPT: Ø130 (diâmetro da barra permitida ≤ø128) | ||||||
| Tamanho do chuck | mm | Ø315 | Ø400 | Ø400 | ||||
| Afunilamento do furo do fuso | Métrica 120 (1:20) OPT: furo do eixo Ø130- Métrica 140 (1:20) | |||||||
| Max.pindle Torque | Nm | 2400 | ||||||
| Intervalos de velocidade do fuso | RPM | 7,5-1000 (18 velocidades) | ||||||
| Altura central do fuso | mm | 315 | 400 | 515 | ||||
| Energia do motor do eixo | 11KW/1460RPM (50Hz) OPT: 15KW/1460RPM (50Hz) | |||||||
| Tailstock | ||||||||
| Diâmetro da pena de cauda | mm | Ø100 | ||||||
| Viagem da pena de cauda | mm | 250 | ||||||
| Afunilamento de penas de tailstock | No.6 mt | |||||||
| Feeds & Threads (parafuso métrico *parafuso de polegada) | ||||||||
| Alimentação longitudinal | parafuso métrico | mm/r | 64 velocidades 1/1 0,1-1,52 ； 16/1 1,6-24.3 | |||||
| parafuso de polegada | in/r | 64 velocidades *1/1 0,0019〜0.0612 ； *16/1 0,0305-0,98 | ||||||
| Ração cruzada | 1/2 vezes do feed longitudinal | |||||||
| Trevas métricas | mm | 0,5〜240 (52 tipos) *1-256 (57 tipos) | 1-240 (50 tipos) *1-256 (57 tipos) | 0,5〜240 (52 tipos) *1-256 (57 tipos) | ||||
| Threads modulares | mm | 0,5 〜120 (53 tipos) *0,5 〜128 (57 tipos) | ||||||
| Fios de polegada | TPI | 28-1 (34 tipos) *32〜1/16 (67 tipos) | 14-1 (26 tipos) *32-1/16 (67 tipos) | 28-1 (34 tipos) *32-1/16 (67 tipos) | ||||
| Trevas de inclinação diametral | Dp | 28-1 (24 tipos) *32〜1/8 (57 tipos) | ||||||
| Postagem da ferramenta | ||||||||
| Max.Tool Shank Tamanho | mm | 30x30 | ||||||
| Viagem do slide superior | mm | 200 | ||||||
| Ângulo giratório do slide superior | ± 90 ° | |||||||
| Dimensões da máquina (l*w*h) | mm | 3180x1340x1830 (1000) 3630x1340x1830 (1500) 4230x1340x1830 (2000) 5130x1340x1830 (3000) 6040x1430x1830 (4000) 7120x1430x1830 (5000x1430x1830 (4000) 7120x1430x1830 (5000). | 3180x1380x1830 (1000) 3630x1380x1830 (1500) 4230x1380x1830 (2000) 5130x1380x1830 (3000) 6040x1470x1830 (4000) 7120x14770830 (5000) (510x10x10x1470x1830 (4120x14770x1830) (510x10x10x1470x1830). | 3180x1460x1830 (1000) 3630x1460x1830 (1500) 4230x1460x1830 (2000) 5130x1460x1830 (3000) 6040x1550x1830 (4000) 7120x1550x1830 (5000x1550x1830 (4000) 7120x1550x1830 (5000). | ||||
| Peso da máquina | CW61XXX | kg | 3900/4200/4500/5000/5800/6500/7300 | 4100/4400/4700/5200/6500/7200/7700 | 4350/4650/4950/5450/6800/7300 | |||
| CW62XXX | 4050/4350/4650/5150/5950/6650/7450 | 4250/4550/4850/5350/6600/7300/7850 | 4500/4800/5100/5600/6950/7450 | |||||
