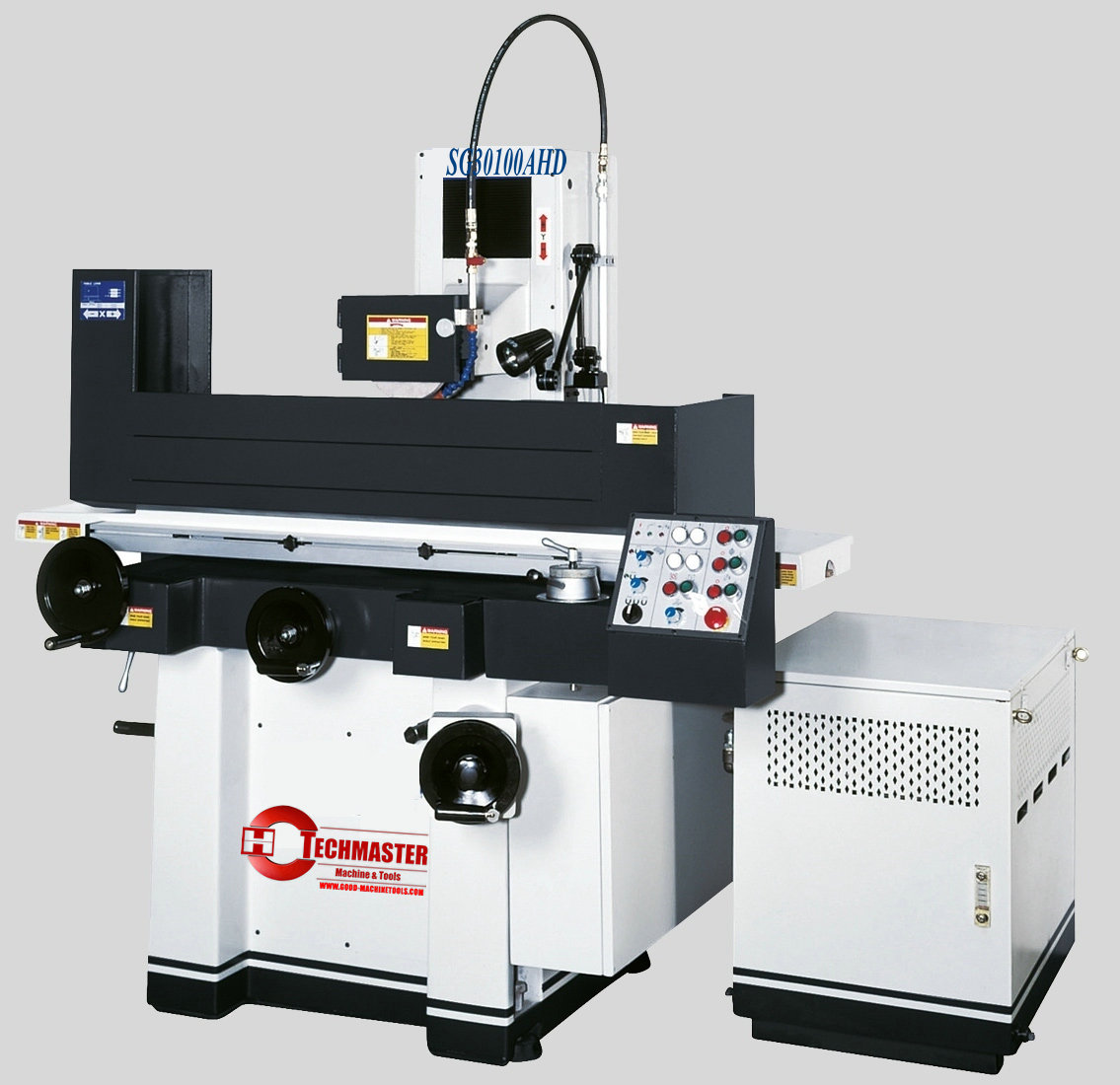

| Modelo No. | SG-3063AH SG-3063AHR SG-3063AHD | SG-30100AH SG-30100AHR SG-30100AHD | |
| Especificações | | | |
| Tamanho da tabela (mm) | 305 x 635 mm | 305 x 1020 mm | |
| Máx. viagem longitudinal (mm) | 765 mm | 1130 mm | |
| Máx. Viagem cruzada (mm) | 340 mm | 340 mm | |
| Máx. dis. Do eixo à mesa (mm) | 580 mm | 580 mm | |
| Tamanho do chuck electro -magnético (mm) | 300 x 600 mm | 300 x 1000 mm | |
| Tabela Velocidade longitudinal de alimentação | 7-23 m/min. | ||
| Table Tansverse Movement | Alimentação automática | 0,1 - 8 mm/min. | |
| Velocidade rápida | 990 m/min. | ||
| Feed of Electro Handwheel | 0,02 mm/div. | ||
| Movimento Vético da cabeça | Alimentação automática | 0,005/0,01/0,02/0,03/0,04/0,05 mm (apenas para AHD) | |
| Rapid Feed | 460 mm/min. (apenas para ahd) | ||
| Alimentação da roda manual | 0,005 mm/div. | ||
| Roda de moagem | Velocidade | 1450 rpm | |
| Tamanho (ODXWXID) | 350 x 40 x 127 mm | ||
| Motor do fuso (KW) | 5,5 KW | ||
| Motor Hydranlic (KW) | 2.2 KW | ||
| Motor da bomba de resfriamento (KW) | 0,125 kW | ||
| Motor de elevação (KW) | --- (modo ah) 0,25 (modo AHR) 0,5 (modo AHD, servo motor) | ||
| Motor de alimentação cruzada (KW) | 0,04 kW | ||
| Máx. Carregamento da tabela (inclua Chuck) (kg) | 270 kg | 400 kg | |
| Power nominal total (KW) | 9 KW | ||
| Altura da máquina (mm) | 1890 mm | ||
| Espaço de piso (mm) | 2900 x 2200 mm | 4400 x 2200 mm | |
| Peso bruto (kg) | 2900 kg | 3300 kg | |
| Dimensões do pacote (mm) | 2350x2220x2150 mm | 2950x2220x2210 mm | |
| Modelo No. | SG-4080AH | SG-40100AH | |
| Especificações | | | |
| Tamanho da tabela (mm) | 406 x 813 mm | 406 x 1020 mm | |
| Máx. viagem longitudinal (mm) | 910 mm | 1130 mm | |
| Máx. Viagem cruzada (mm) | 450 mm | 450 mm | |
| Máx. dis. Do eixo à mesa (mm) | 580 mm | 580 mm | |
| Tamanho do chuck electro -magnético (mm) | 400 x 800 mm | 400 x 1000 mm | |
| Tabela Velocidade longitudinal de alimentação | 7-23 m/min. | ||
| Table Tansverse Movement | Alimentação automática | 0,1 - 8 mm/min. | |
| Velocidade rápida | 990 m/min. | ||
| Feed of Electro Handwheel | 0,02 mm/div. | ||
| Movimento Vético da cabeça | Alimentação automática | 0,005/0,01/0,02/0,03/0,04/0,05 mm (apenas para AHD) | |
| Rapid Feed | 460 mm/min. (apenas para ahd) | ||
| Alimentação da roda manual | 0,005 mm/div. | ||
| Roda de moagem | Velocidade | 1450 rpm | |
| Tamanho (ODXWXID) | 350 x 40 x 127 mm | ||
| Motor do fuso (KW) | 5,5 KW | ||
| Motor Hydranlic (KW) | 2.2 KW | ||
| Motor da bomba de resfriamento (KW) | 0,125 kW | ||
| Motor de elevação (KW) | --- (modo ah) 0,25 (modo AHR) 0,5 (modo AHD, servo motor) | ||
| Motor de alimentação cruzada (KW) | 0,04 kW | ||
| Máx. Carregamento da tabela (inclua Chuck) (kg) | 500 kg | 600 kg | |
| Power nominal total (KW) | 9 KW | ||
| Altura da máquina (mm) | 1890 mm | ||
| Espaço de piso (mm) | 3600 x 2400 mm | 4400 x 2400 mm | |
| Peso bruto (kg) | 3500 kg | 4000 kg | |
| Dimensões do pacote (mm) | 2850x2270x2180 mm | 2950x2270x2210 mm | |
