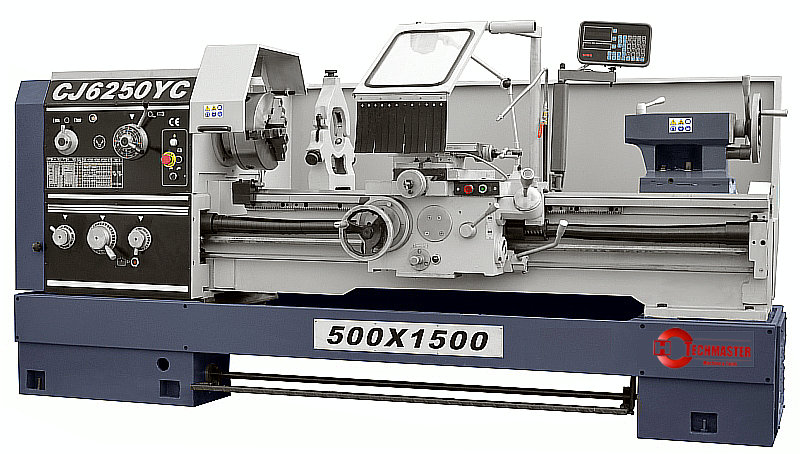

Torno de torno de cabeça de arco cjyc
TECHMASTER
| Quantidade: | |
|---|---|
1. A superfície do guia se endurecia por Surter-Frequência e Presiation Ground
2. Todas as engrenagens Hardenden e Presion Ground
3. O furo do eixo é de 52 mm, 80 mm, 105mm a mais TRPE para a escolha e melhor no rigitidy e na precisão
4. Com estrutura de alimentação rápida para avental
5. Com sistema de embreagem no Headstock
| Modelo | CJS | ||||
| CJSA | CJSB | CJSC | |||
| Capacidades | Máx. balance sobre a cama | Φ 400mm | Φ 500mm | Φ 660mm | Φ 800mm |
| Máx. balançar o lado cruzado | Φ 400mm | Φ 400mm | Φ 400mm | Φ 400mm | |
| Distância central | 40mm (40 ″) 1500mm (600 ″) 2000mm (80 ″) 3000mm (118 ″) | ||||
| Máx. balance sobre o espaço | Φ 630 (24 ″) φ 710 (28 ″) φ 870 (34 ″) φ 1010 (40 ″) | ||||
| Comprimento efetivo de lacuna | 230mm (9 ″) | ||||
| Largura da cama | 390mm | ||||
| Headstock | Hole do eixo | Um modelo: φ 52mm B Modelo: φ 82mm C Modelo: φ 105mm | |||
| Nariz do fuso | Um modelo: D6 B, C Modelo: D8 | ||||
| Conjunto do eixo | Um modelo: morse6 b: 87mm 1: 20 c: 113mm 1: 20 | ||||
| Velocidade do fuso (número) | A, b: 9 ~ 1600r. p. m (24) c: 36 ~ 1600r. p. M (12STEPS) | ||||
| Feeds | Faixa de threads métricos (tipos) | A, B: 1 ~ 224mm/48 C: 1 ~ 14mm/22kinds | |||
| Intervalo de encadeamentos de polegada (tipos) | A, B: 72 ~ 118/48 C: 28 ~ 2T. P. L/26kinds | ||||
| Faixa de threads de moudle (tipos) | A, B: 0,5 ~ 112/42 C: 0,5 ~ 7mm/18kinds | ||||
| Faixa de fios diametrais (tipos) | A, B: 56 ~ 114mm/45 c: 56 ~ 4d. P/24kinds | ||||
| Alcance de alimentos longitudinais | 0,063-2,52 (0,023 ″ -0,937 ″) | ||||
| Alcance de feeds cruzados | 0,027-1,07 (0,011 ″ -0,404 ″) | ||||
| Tamanho do parafuso de chumbo: tom de diâmetro | Φ 40mm/12mm 12,7 mm | ||||
| Carriacge | Viagens laterais cruzadas | 360mm (14-3/16 ″) | |||
| Viagem composta de descanso | 145 mm (5-3/4 ″) | ||||
| Tamanho da seção transversal do tocador de ferramentas | 25 *25mm (1 ″ *1 ″) | ||||
| Tailstock | Diminuição da manga | Mt não. 5 | |||
| Diâmetro da manga | Φ 75mm (2-61/64 ″) | ||||
| Viagem de manga | 150mm (5-29/32 ″) | ||||
| MOTOR | Motor de acionamento principal | 5,5kW/7,5kW/11kW | |||
1. A superfície do guia se endurecia por Surter-Frequência e Presiation Ground
2. Todas as engrenagens Hardenden e Presion Ground
3. O furo do eixo é de 52 mm, 80 mm, 105mm a mais TRPE para a escolha e melhor no rigitidy e na precisão
4. Com estrutura de alimentação rápida para avental
5. Com sistema de embreagem no Headstock
| Modelo | CJS | ||||
| CJSA | CJSB | CJSC | |||
| Capacidades | Máx. balance sobre a cama | Φ 400mm | Φ 500mm | Φ 660mm | Φ 800mm |
| Máx. balançar o lado cruzado | Φ 400mm | Φ 400mm | Φ 400mm | Φ 400mm | |
| Distância central | 40mm (40 ″) 1500mm (600 ″) 2000mm (80 ″) 3000mm (118 ″) | ||||
| Máx. balance sobre o espaço | Φ 630 (24 ″) φ 710 (28 ″) φ 870 (34 ″) φ 1010 (40 ″) | ||||
| Comprimento efetivo de lacuna | 230mm (9 ″) | ||||
| Largura da cama | 390mm | ||||
| Headstock | Hole do eixo | Um modelo: φ 52mm B Modelo: φ 82mm C Modelo: φ 105mm | |||
| Nariz do fuso | Um modelo: D6 B, C Modelo: D8 | ||||
| Conjunto do eixo | Um modelo: morse6 b: 87mm 1: 20 c: 113mm 1: 20 | ||||
| Velocidade do fuso (número) | A, b: 9 ~ 1600r. p. m (24) c: 36 ~ 1600r. p. M (12STEPS) | ||||
| Feeds | Faixa de threads métricos (tipos) | A, B: 1 ~ 224mm/48 C: 1 ~ 14mm/22kinds | |||
| Intervalo de encadeamentos de polegada (tipos) | A, B: 72 ~ 118/48 C: 28 ~ 2T. P. L/26kinds | ||||
| Faixa de threads de moudle (tipos) | A, B: 0,5 ~ 112/42 C: 0,5 ~ 7mm/18kinds | ||||
| Faixa de fios diametrais (tipos) | A, B: 56 ~ 114mm/45 c: 56 ~ 4d. P/24kinds | ||||
| Alcance de alimentos longitudinais | 0,063-2,52 (0,023 ″ -0,937 ″) | ||||
| Alcance de feeds cruzados | 0,027-1,07 (0,011 ″ -0,404 ″) | ||||
| Tamanho do parafuso de chumbo: tom de diâmetro | Φ 40mm/12mm 12,7 mm | ||||
| Carriacge | Viagens laterais cruzadas | 360mm (14-3/16 ″) | |||
| Viagem composta de descanso | 145 mm (5-3/4 ″) | ||||
| Tamanho da seção transversal do tocador de ferramentas | 25 *25mm (1 ″ *1 ″) | ||||
| Tailstock | Diminuição da manga | Mt não. 5 | |||
| Diâmetro da manga | Φ 75mm (2-61/64 ″) | ||||
| Viagem de manga | 150mm (5-29/32 ″) | ||||
| MOTOR | Motor de acionamento principal | 5,5kW/7,5kW/11kW | |||
