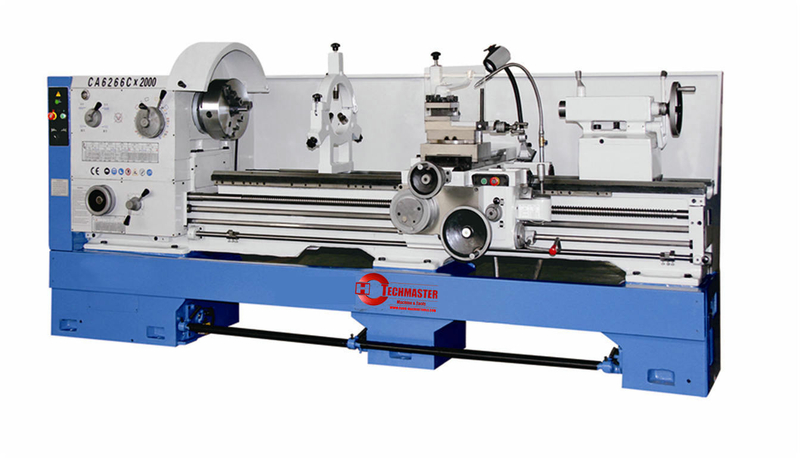

CA6250B

Tiço horizontal universal Série ca6240b-CA6280b

apresenta
balanço sobre a cama: 400 mm/500mm/610mm/660mm/800 mm
de comprimento da peça de trabalho: 750 mm/1000 mm/1500mm/2000 mm/3000mm
TUNDLE
T
TE
Caminhos endurecidos e moídos

Especificações

CA6140 CA6240 CA6140B CA6240B

CA6150 CA6250 CA6150B CA6250B CA6150C CA6250C

CA6161   CA6261 CA6161B CA6261B CA6161C CA6261C

CA6166   CA6266 CA6166B CA6266B CA6166C CA6266C

CA6180 CA6280 CA6180B CA6280B CA6180C CA6280C

Max .Swing Over Bed

400mm

500mm

610mm

660mm

800mm

Max .Swing Over Carriage

210mm

300 mm

370mm

400mm

540mm

Max .Swing in Gap

__

630mm

__

720mm

__

830mm

__

880mm

__

1020mm

Comprimento eficaz do espaço

__

210mm

__

210mm

__

210mm

__

210mm

__

210mm

Max. Comprimento da peça de trabalho

750/1000/1500/2000/2200/3000/4000mm

Largura da cama

400mm

Seção de Turning Tool

25 × 25mm

Fuso

Velocidade do eixo

10-1400RPM/16-1400RPM (24STEPS)

Buraco através do eixo

52 mm   , (80mm), [105mm]

Conjunto do eixo

(Mt6) (φ90 1:20) [φ113: 20]

Alimentar

No. de alimentação

(64 tipos) (para cada um)

Gama de fios métricos

(1-192mm) (44 tipos)

Gama de fios de polegada

(1-24TPI) (21kinds)

Gama de threads de módulos

0,25-48 (módulo 39 tipos)

Gama de fios pitc diametral

1-96dp (37 tipos)

Tailstock

Máx. Tailstock Spindle Travel

150mm

Diâmetro do eixo de cauda

75 mm

Afunilamento do   orifício central do eixo de cauda

(Mt5)

Motor principal

7,5kW (10hp)

Dimensões de embalagem (L × W × H mm)

Dimensões gerais para 750 mm

2440 × 1140 × 1750

2440 × 1140 × 1750

2440 × 1140 × 1750

2440 × 1140 × 1750

2440 × 1140 × 1750

Dimensões gerais para 1000 mm

2650 × 1140 × 1750

2650 × 1140 × 1750

2650 × 1140 × 1750

2650 × 1140 × 1750

2650 × 1140 × 1750

Dimensões gerais por 1500 mm

3150 × 1140 × 1750

3150 × 1140 × 1750

3150 × 1140 × 1750

3150 × 1140 × 1750

3150 × 1140 × 1750

Dimensões gerais para 2000 mm

3650 × 1140 × 1750

3650 × 1140 × 1750

3650 × 1140 × 1750

3650 × 1140 × 1750

3650 × 1140 × 1750

Dimensões gerais para 2200 mm

4030 × 1140 × 1750

4030 × 1140 × 1750

4030 × 1140 × 1750

4030 × 1140 × 1750

4030 × 1140 × 1750

Dimensões gerais para 3000 mm

4800 × 1140 × 1750

4800 × 1140 × 1750

4800 × 1140 × 1750

4800 × 1140 × 1750

4800 × 1140 × 1750

Dimensões gerais para 4000 mm

5680 × 1140 × 1700

4800 × 1140 × 1750

4800 × 1140 × 1750

4800 × 1140 × 1750

4800 × 1140 × 1750

Peso (kg)

Comprimento

Gw       nw

Gw       nw

Gw       nw

Gw       nw

Gw       nw

Dimensões gerais para 750 mm

2100       1990

2170      2060

2300       2180

2380       2260

2520      2400

Dimensões gerais para 1000 mm

2190       2070

2260       2140

2380       2250

2570       2450

2720       2560

Dimensões gerais por 1500 mm

2350       2220

2420       2290

2577       2437

2810       2640

2980       2800

Dimensões gerais para 2000 mm

2720       2570

2790       2640

2940       2787

3050       2880

3260       3087

Dimensões gerais para 2200 mm

2800       2600

2940       2790

3120       2970

3390       3180

3490       3287

Dimensões gerais para 3000 mm

3300       3200

3450       3300

3600       3450

3930       3687

4220       3887

Dimensões gerais para 4000 mm

3500       3400

3750       3600

3950       3800

4580       4200

4850       4500
