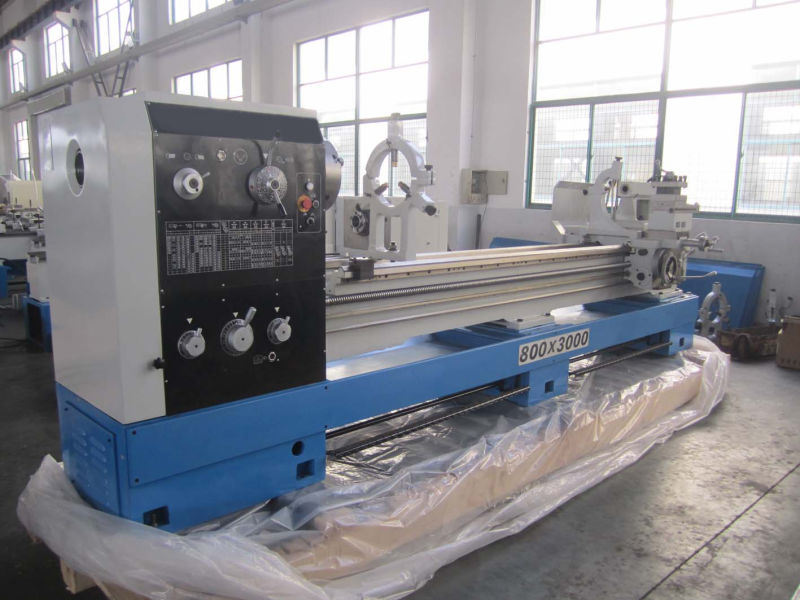

CJ6280yc
TECHMASTER
| Quantidade: | |
|---|---|
Descrição do produto
O surto das vias de cama é a frequência supersônica.
O tamanho do furo do eixo é de 105 mm. O sistema do eixo é rico em rigitidy e precisão.
Não há necessidade de trocar engrenagens. A máquina pode girar cerca de 89 tipos de threads métricos, polegadas, módulos e DP.
Um dispositivo de parada automática é usado para realizar uma parada automática para a usinagem de uma peça de trabalho de um determinado comprimento
| Modelo | CJY6250C CJ6280YC | ||||
| Capacidades | Máx. balance sobre a cama | Φ 500mm | Φ 800mm | ||
| Máx. balançar o lado cruzado | Φ 300mm | Φ 560mm | |||
| Distância central | 40mm (40 ″) 1500mm (600 ″) 2000mm (80 ″) 3000mm (118 ″) | ||||
| Máx. balance sobre o espaço | Φ 710 (28 ″) | Φ 1010 (40 ″) | |||
| Comprimento efetivo de lacuna | 230mm (9 ″) | ||||
| Largura da cama | 405mm | ||||
| Headstock | Hole do eixo | Φ 105mm | |||
| Nariz do fuso | D8 | ||||
| Conjunto do eixo | 113mm 1: 20 | ||||
| Velocidade do fuso (número) | 36 ~ 1600r. p. M (12STEPS) 30 ~ 1400R. p. M (12STEPS) | ||||
| Feeds | Faixa de threads métricos (tipos) | 1 ~ 14mm/22kinds | |||
| Intervalo de encadeamentos de polegada (tipos) | 28 ~ 2t. P. L/26kinds | ||||
| Faixa de threads de moudle (tipos) | 0,5 ~ 7mm/18kinds | ||||
| Faixa de fios diametrais (tipos) | 56 ~ 4 D. P/24kinds | ||||
| Alcance de alimentos longitudinais | 0,063-2,52 (0,023 ″ -0,937 ″) | ||||
| Alcance de feeds cruzados | 0,027-1,07 (0,011 ″ -0,404 ″) | ||||
| Tamanho do parafuso de chumbo: tom de diâmetro | Φ 40mm/12mm 12,7 mm | ||||
| Carriacge | Viagens laterais cruzadas | 360mm (14-3/16 ″) | |||
| Viagem composta de descanso | 145 mm (5-3/4 ″) | ||||
| Tamanho da seção transversal do tocador de ferramentas | 25 *25mm (1 ″ *1 ″) | ||||
| Tailstock | Diminuição da manga | Mt não. 5 | |||
| Diâmetro da manga | Φ 75mm (2-61/64 ″) | ||||
| Viagem de manga | 150mm (5-29/32 ″) | ||||
| MOTOR | Motor de acionamento principal | 5,5kW/7,5kW | |||
| Tamanho da embalagem (L*W*H) | |||||
| Distância central: 1500 mm | 3000*1150*1800mm | ||||
| 2000mm | 3500*1150*1800mm | ||||
| 3000mm | 4500*1150*1800mm | ||||
| Peso líquido/peso bruto (kgs) | |||||
| Distância central: 1500 mm | 3150/3800kgs | 3650/4300kgs | |||
| 2000mm | 3400/4100kgs | 4200/4900kgs | |||
| 3000mm | 4750/4820kgs | ||||
