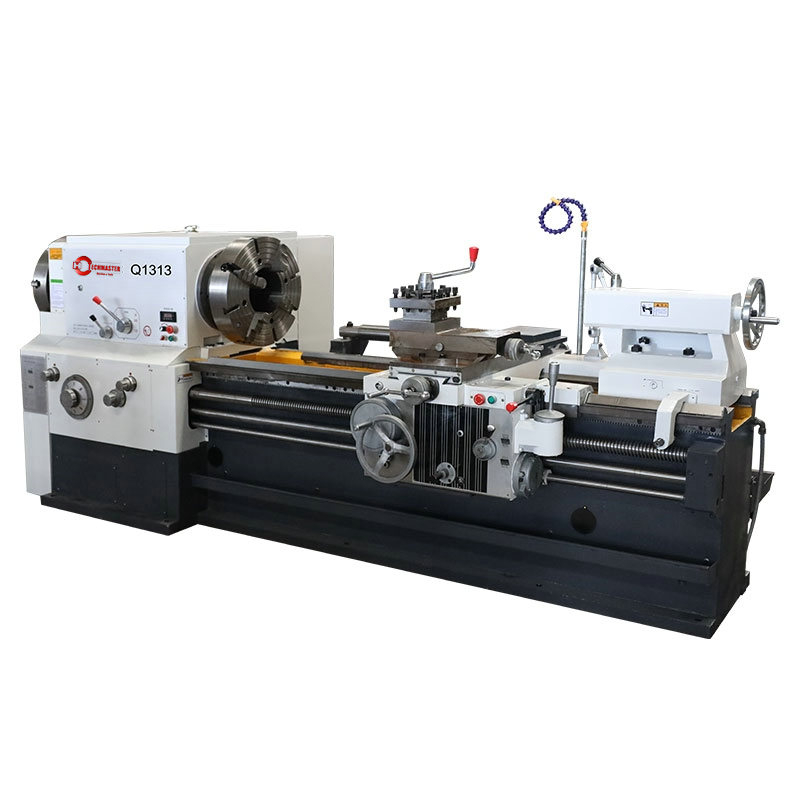

Q1313
| Quantidade: | |
|---|---|
O Big Fusndle Bore e o Double Chuck permitem a braçadeira e processam tubos de grande diâmetro.
O leito da máquina integral adota ferro de alta resistência para realizar alta rigidez e precisão.
As guias de extinção de frequência ultrassônica são difíceis o suficiente para uma boa resistência ao desgaste.
Equipado com um dispositivo de barra de guia de redução de cone.
| Especificação | Unidade | Q1313 |
| Max dia.wing Over Bed | mm | 630 |
| Max dia.wing Over Cross Slide | mm | 350 |
| Max.Length of Work-Piece | mm | 1500 |
| Largura da cama | mm | 550 |
| Furo do fuso | mm | 135 |
| Potência do motor do fuso | KW | 11 |
| Velocidade do eixo | r/min | 12-642 FWD.18 Etapas |
| Zis de alimentação do eixo z | mm/r | 26/0,07-1,33 |
| X Grado/intervalo de alimentação do eixo | mm/r | 22/0,02-0.45 |
| Carro de travessia rápida de carruagem | mm/min | 4000 |
| Slide cruzada Velocidade rápida de travessia | mm/min | 2300 |
| Grau/alcance da linha métrica | mm | 52/1-224 |
| Inclui grau de rosca/alcance | TPI | 1940/2/28 |
| Módulo Grau do thread/intervalo | mm | 53/0,5-120 |
| DP GRADE/RANGE DO THREAGEM | Dp | 24/1-28 |
| Traverse of Cross Slide | mm | 320 |
| Máx. Travessia da torre | mm | 200 |
| Tailstock Quill Travel | mm | 250 |
| Tailstock Quill DIA./taper | mm | Φ100/（mt5#）） |
| Mandril | Manual de 3-Jaw | |
| Dimensões gerais (l*w*h) | mm | 3657 × 1360 × 1480 |
| Peso líquido | T | 4.2 |
