Swing DIA.1000mm-1600mm (6t) Normal de torno de torno de motor horizontal para serviço pesado normal
| Quantidade: | |
|---|---|
Descrição da máquina manual de 6T de serviço pesado comum
Esta série de máquinas -ferramentas é usada principalmente para realizar todos os tipos de trabalho de girar, pode girar todos os tipos de partes da extremidade, cilíndrica, furo e rosca métrica, encadeamento de polegadas, rosca de módulo, rosca de diâmetro. Pode ser usado na torre para cortar o cone apenas, mas também pode ser usado na faca com a alimentação vertical com o motor de diminuição. Além disso, também pode suportar os processos de perfuração, nidificação, chato e outros. A potência da máquina, rigidez e pode usar ferramentas de corte de carboneto para corte de roscas, para processar uma variedade de metais ferrosos e metais não ferrosos.

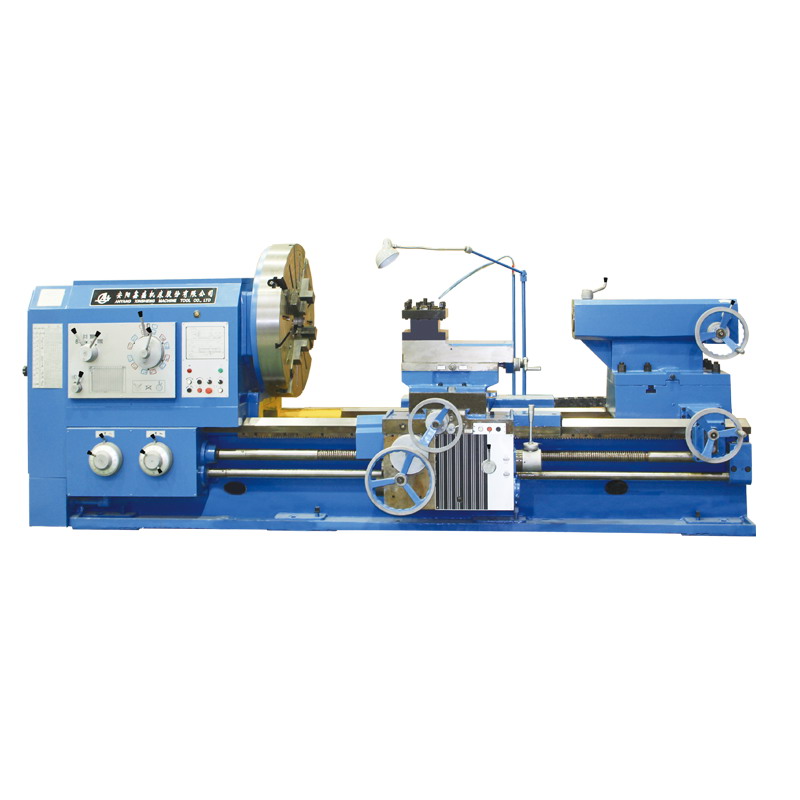

CW61100B é o produto básico, o diâmetro máximo do diâmetro do leito de 1000 mm.
CW61125b é o produto básico de aumento, o diâmetro máximo do diâmetro do corpo de 1250 mm.
CW61140b é o aumento básico do produto, o diâmetro máximo do diâmetro do corpo de 1400 mm.
O CW61160B é um produto especial de alta incrustação, o diâmetro máximo do diâmetro do corpo de 1600 mm.
| ITEM | UNIT | CW61100B | CW61125B | CW61140B | CW61160B |
| Capacidades | |||||
| Balance sobre a cama | mm | 1000 | 1250 | 1400 | 1640 |
| Balançar sobre o carro | mm | 615 | 865 | 1015 | 1250 |
| Max.Length of Workwep | mm | 1500 2000 3000 4000 5000 6000 8000 10000 12000 | |||
| Máximo de comprimento | mm | 1300 1800 2800 3800 4800 5800 7800 9800 11800 | |||
| Pan do guia | mm | 755 | |||
| FUSO | |||||
| Nariz do fuso | mm | A2-15 (8 × M22) | |||
| Furo do fuso | mm | 130 | |||
| Orifício diminuto do eixo | 1: 20/140 | ||||
| Gama de velocidades do eixo | r/min | Avanço: 3,15 ~ 315 ； Reverso: 3,5 ~ 291 | |||
| Não. De velocidades do eixo | Avanço: 21 ； Reverso: 12 | ||||
| ALIMENTAR | |||||
| Não. De longitudinal e cruz | 56/56 | ||||
| Alimentação por revolução | mm | Longitudinal: 0,1 ~ 12; cruz: 0,05 ~ 6; deslizamento superior: 0,025 ~ 3 | |||
| Não. E alcance do fio métrico | 44; 1 ~ 120mm | ||||
| Não. E alcance de fios de polegada | 31; 28 ~ 1/4 | ||||
| Não. E alcance do tópico do módulo | 45; 0,5 ~ 60mm | ||||
| Não. E alcance de dia. fio | 38; 1/2 ~ 56dp | ||||
| torre | |||||
| Distância da linha central e plano de repouso da ferramenta | mm | 48 | |||
| Faixa de giro da ferramenta | ° | ± 90 ° | |||
| Max.travel de slide cruzado | mm | 520 (20 ″) | 580 | 580 | 630 |
| Max.travel de slide superior | mm | 300 | |||
| Seção da haste de ferramenta | mm | 45 （260x260） | |||
| Velocidade rápida de viagem | mm/min | Longitudinal: 3740; cruz: 1870; Little Slide: 935 | |||
| Tailstock | |||||
| Dia. de Tailstock | mm | 160 (6 ″) | |||
| Viagem da pena de cauda | mm | 300 (12 ″) | |||
| Orifício diminuto da peixe | Morse 6 | ||||
| OUTROS | |||||
| Principal principal | KW | 22 | |||
| Comprimento | mm | 4600 5100 6100 7100 8100 9100 11100 13100 15100 | |||
| Largura | mm | 2150 | |||
| Altura | mm | 1700 1825 2150 | |||
| Max.weight of Workwep | kg | 6000 | |||
