Swing DIA.1250mm-2000mm (16t) Grande diâmetro de giro
| Quantidade: | |
|---|---|
Descrição da máquina manual de 10T de serviço pesado comum
Esta série de máquinas -ferramentas é usada principalmente para realizar todos os tipos de trabalho de girar, pode girar todos os tipos de partes da extremidade, cilíndrica, furo e rosca métrica, encadeamento de polegadas, rosca de módulo, rosca de diâmetro. Pode ser usado na torre para cortar o cone apenas, mas também pode ser usado na faca com a alimentação vertical com o motor de diminuição. Além disso, também pode suportar os processos de perfuração, nidificação, chato e outros. A potência da máquina, rigidez e pode usar ferramentas de corte de carboneto para corte de roscas, para processar uma variedade de metais ferrosos e metais não ferrosos.

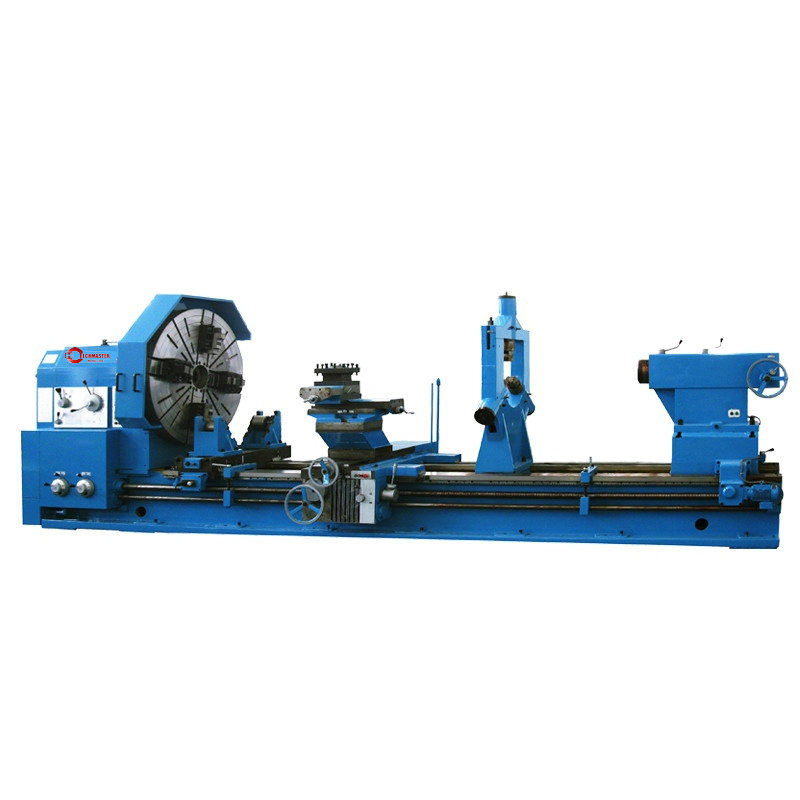

C61125 / 16T é um produto básico, o diâmetro máximo do diâmetro do leito de 1250 mm.
C61160 / 16T é o tipo básico de produto alto, o diâmetro máximo do diâmetro do leito de 1600 mm
C61180 / 16T é o tipo básico de produto alto, o diâmetro máximo do diâmetro do leito de 1800 mm.
C61200 / 16T é o tipo básico de produto alto, o diâmetro máximo do diâmetro do leito de 2000 mm.
| ITEM | UNIT | C61125 | C61160 | C61180 | C61200 |
| Capacidades | |||||
| Balance sobre a cama | mm | 1250 | 1600 | 1800 | 2000 |
| Balançar sobre o carro | mm | 900 | 1250 | 1450 | 1650 |
| Max.Length of Workwep | mm | 3000 4000 5000 6000 8000 10000 12000 | |||
| Máximo de comprimento | mm | 2800 3800 4800 5800 7800 9800 11800 | |||
| Pan do guia | mm | 1100 | |||
| FUSO | |||||
| Nariz do fuso | mm | A2-15 | |||
| Furo do fuso | mm | 100 | |||
| Orifício diminuto do eixo | Metric140 | ||||
| Gama de velocidades do eixo | r/min | Avanço: 3,15 ~ 315 ； Reverso: 3,5 ~ 291 | |||
| Não. De velocidades do eixo | r/min | Avanço: 21 ； Reverso: 12 | |||
| ALIMENTAR | |||||
| Não. De longitudinal e cruz | 56/56 | ||||
| Alimentação por revolução | mm | Longitudinal ： 0,1 ~ 12 ； Transverso: 0,05 ~ 6 ； Turreta da UP: 0,025 ~ 3 | |||
| Não. E alcance do fio métrico | 44 ； 1 ~ 120mm | ||||
| Não. E alcance de fios de polegada | 31 ； 28 ~ 1/4 ″ | ||||
| Não. E alcance do tópico do módulo | 45; 0,5 ~ 60mm | ||||
| Não. E alcance de dia. fio | 38; 1/2 ~ 56dp | ||||
| TORRE | |||||
| Distância da linha central e plano de repouso da ferramenta | mm | 53 | |||
| Faixa de giro da ferramenta | ° | ± 90 ° | |||
| Max.travel de slide cruzado | mm | 740 850 900 900 | |||
| Max.travel de slide superior | mm | 360 | |||
| Seção da haste de ferramenta | mm | 50 （380x380） | |||
| Viagem da postagem da ferramenta (por volta dos mostradores) | mm | 0,05 (0,002 ″) | |||
| Tailstock | |||||
| Dia. de Tailstock | mm | 260 | |||
| Viagem da pena de cauda | mm | 300 (12 ″) | |||
| Orifício diminuto da peixe | Metric80 | ||||
| OUTROS | |||||
| Principal principal | KW | 30 | |||
| Comprimento | mm | 6120 7120 8120 9120 11120 13120 15120 | |||
| Largura | mm | 2058 2130 2330 2430 | |||
| Altura | mm | 2200 2380 2480 2580 | |||
| Max.weight of Workwep | t | 16 | |||
