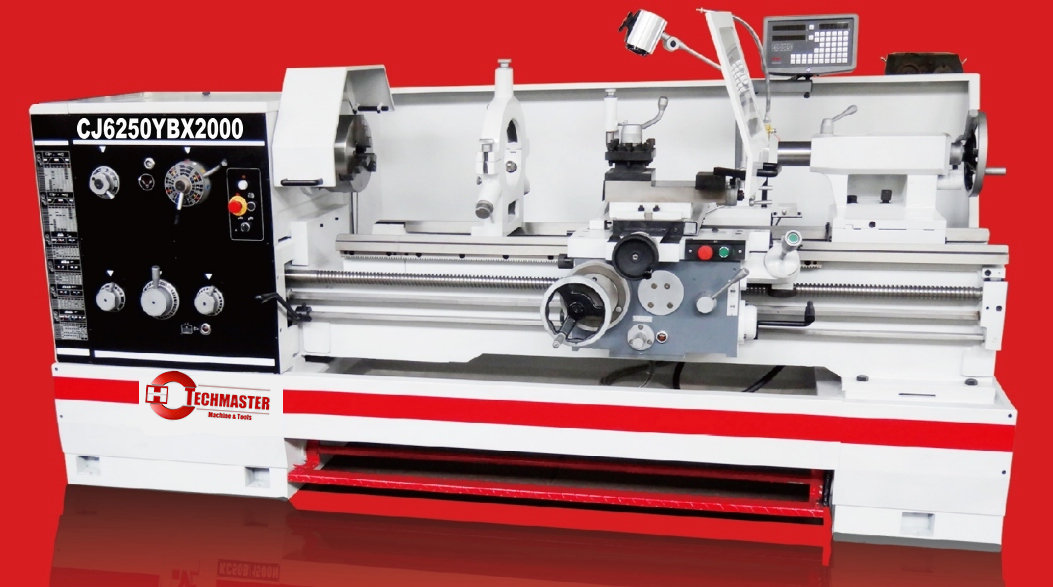

CJ6250YB-CJ6266YB-CJ6280YB
TECHMASTER
| Quantidade: | |
|---|---|
Introdução ao produto de torno de metal convencional
CJ -YB Série Turnando torno é que esses tornos convencionais estão disponíveis com uma variedade de balanços sobre a cama de 20 polegadas a 31 polegadas. Todos esses tornos convencionais do motor apresentam uma cama de lacuna. Nossos tornos também estão disponíveis com uma variedade de distâncias entre os centros, de 39 polegadas a 157 polegadas. fornecendo energia total em todas as faixas de velocidade. Juntamente com nossos tornos, oferecemos muitas outras opções em tornos convencionais, incluindo ferramentas, chucks etc.
Uma das torneiras de precisão mais fácil de operar em sua classe, enquanto produzem precisão de identidade para os melhores acabamentos. Além da precisão calculada e do controle total, a máquina de torno horizontal oferece o volume e a potência necessários para assumir sem esforço as cargas mais pesadas de chip. O padrão em cada máquina é uma caixa de câmbio de mudança rápida para fios de corte de polegadas, métricas, módulos e pitches diamétricos sem trocar engrenagens.
Especificação de produtos
Modelo no. | CJ6250YB | CJ6266YB | CJ6280YB |
Balance sobre a cama | Φ500mm (20 '') | Φ660mm (26 '') | Φ800mm (31 '') |
Balançar sobre o carro | Φ300mm (12 '') | Φ420mm (17 '') | Φ560mm (22 '') |
Máx. Balançar em lacuna | Φ710mm (28 '') | Φ870 (34 '') | Φ1010 (40 '') |
Máx. Comprimento da peça de trabalho | 1000/1500/2500/2000/3000/4000mm | ||
Comprimento eficaz do espaço | 230mm | ||
Largura da cama | 405mm | ||
Furo do fuso | Φ82mm | ||
Limbo de fuso do furo | |||
Velocidade do número do eixo | 24 etapas | ||
Faixa de velocidade do eixo | 9-1600RPM | ||
Threads campos métricos | 0,5-224mm/48 tipos | ||
Trepes arremessos imperiais | 72-1/8TPI/46 Tipos | ||
Encursos diametrais da linha | 56-1/4D/45 Tipos | ||
Threads módulos Pitches | 0,5-112mm/42 tipos | ||
Gama de feeds longitudinais | 0,028-6,43mm (0,001 ''-0,2392 '') | ||
Gama de feeds cruzados | 0,012mm-2,73mm (0,004 ''-0,1032 '') | ||
Diâmetro externo da pena de cauda | Φ75mm | ||
Máx. Travessia da pena de cauda | 150 | ||
Quill diminuto | NÃO. 5 (Morse) | ||
Máx. Viagem de descanso composto | 145 mm | ||
Máx. Viagem de slide cruzado | 360mm | ||
Máx. Tamanho da haste da ferramenta (WXH) | 25x25mm | ||
Potência do motor principal | 7,5kW/9kW | ||
Sobre todo o tamanho (lxwxh) | 2700/3200/3700/4200/5700) x1150x1800mm | ||
Peso líquido: | 2850-5300kg | ||
