Recursos do produto
*A superfície das vias de cama é a frequência supersônica endurecida.
*Engrenagens com precisão para reduzir o ruído.
*O sistema do eixo é de alta rigidez e precisão.
*O Rapid Feed Structrue está disponível no avental.
Diferença entre CH e CHF Serie
*As caixas de alimentação dos dois Modle são a diferença.
*As séries CH precisam de trocar engrenagens e a série CHF não precisa na usinagem de threads.

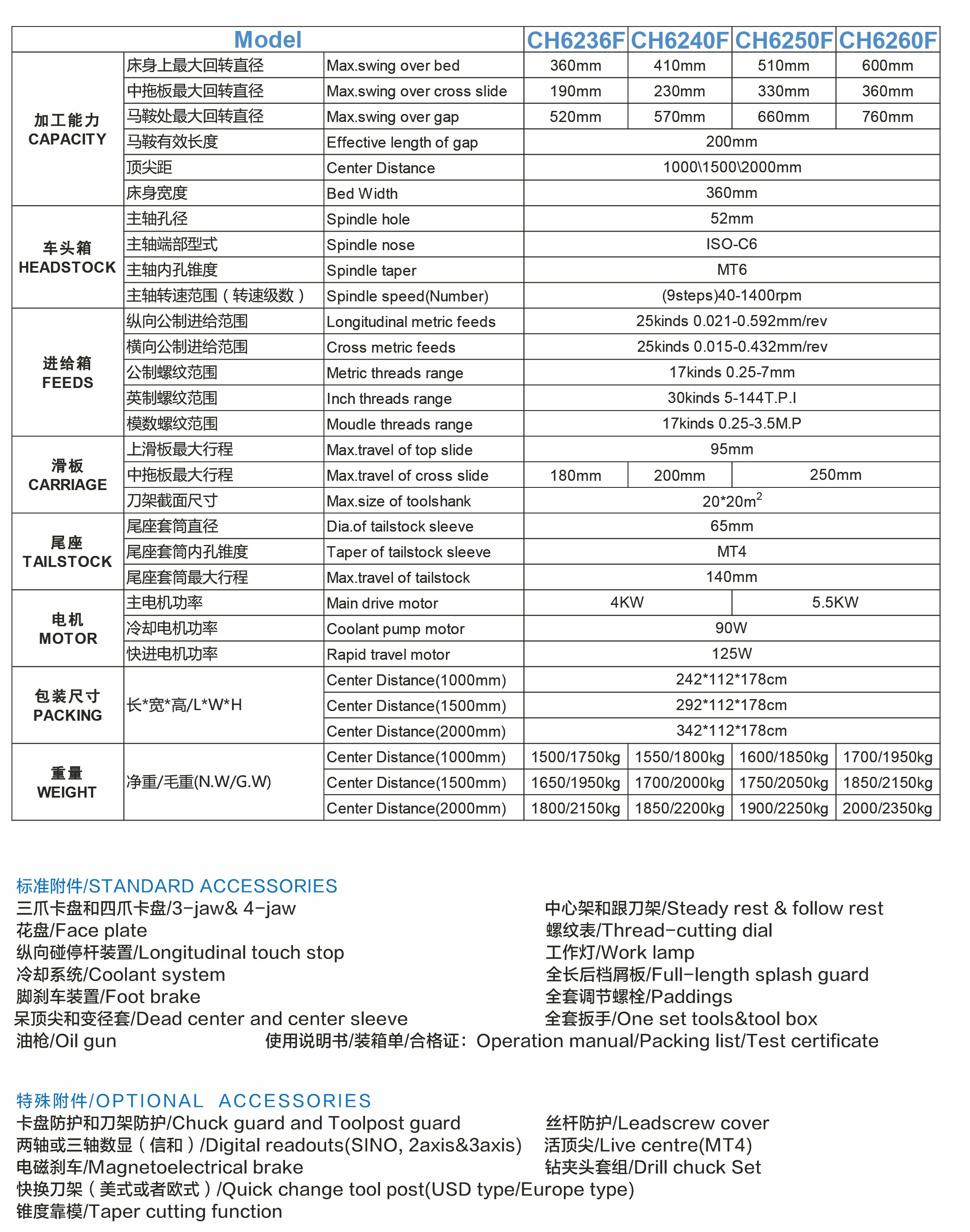

| Modelo | C6236H | C6240H | C6250H | C6260H | |
| CH6236F | CH6240F | CH6250F | CH6260F | ||
| CAPACIDADE | Max.Swing Over Bed | 360mm | 400mm | 500mm | 600 mm |
| Max.wing Over Cross Slide | 190mm | 230mm | 330mm | 330mm | |
| Max.wing sobre lacuna | 520mm | 560mm | 660mm | 760mm | |
| Comprimento efetivo de lacuna | 200 mm | ||||
| Distância central | 750 1000 1500 2000mm | ||||
| Largura da cama | 360mm | ||||
| Headstock | Hole do eixo | 52 mm | |||
| Nariz do fuso | ISO-C6 | ||||
| Conjunto do eixo | Mt6 | ||||
| Velocidade do eixo (número) | (9STEPS) 40-1400RPM | ||||
| Feeds | Alcance de alimentos longitudinais | 0,0832-4,66mm/r | |||
| Alcance de feeds cruzados | 0,048-2,69mm/r | ||||
| Intervalo de threads métricos | 19kinds 0,25-14mm | ||||
| Intervalo de encadeamentos de polegada | 49kinds 2-40 polegadas | ||||
| Intervalo de threads de moudle | 11kinds 0,5-3,5mπ | ||||
| TRANSPORTE | Max.travel de slide superior | 95mm | |||
| Max.travel de slide cruzado | 180mm | 200 mm | 250mm | 250mm | |
| Max.Size of Toolshank | 20*20mm2 | ||||
| Tailstock | DIA | 65 mm | |||
| Diminuição da manga | Mt4 | ||||
| Max.Travel de Tailstock | 140mm | ||||
| MOTOR | Motor de acionamento principal | 4KW | 5.5kW | 7.5kW | |
| Motor da bomba de líquido de arrefecimento | 125W | ||||
| Embalagem l*w*h | Distância central (750mm) | 225*115*175cm | |||
| Distância central (1000mm) | 245*115*175cm | ||||
| Distância central (1500mm) | 295*115*175cm | ||||
| Distância central (2000mm) | 345*115*175cm | ||||
| NW/GW | Distância central (750mm) | 1350/1750kg | 1400/1800kg | 1500/1900KG | 1600/2000kg |
| Distância central (1000mm) | 1450/1850kg | 1500/1900KG | 1600/2000kg | 1700/2100kg | |
| Distância central (1500mm) | 1600/2000kg | 1650/2050kg | 1750/2150kg | 1900/2300kg | |
| Distância central (2000mm) | 1750/2150kg | 1800/2200kg | 1900/2300kg | 2050/2450kg | |
| *** acessórios padrão | |||||
| 3-JAW & 4-JAW | |||||
| Descanso constante e siga o descanso | |||||
| Placa de rosto | |||||
| Placa de acionamento | |||||
| Mostrador de corte de rosca | |||||
| Parada longitudinal de toque | |||||
| Lâmpada de trabalho | |||||
| Sistema de líquido de arrefecimento | |||||
| Guarda de respingo de comprimento total | |||||
| Freio de pé e fita de freio | |||||
| Mudar de marchas | |||||
| Morto no centro e manga central | |||||
| Pistola de petróleo | |||||
| Papdings | |||||
| Um spanner de um conjunto inteiro | |||||
| *** acessórios opcionais | |||||
| Viagens rápidas | |||||
| Centro ao vivo | |||||
| Leituras digitais (sino) | |||||
| CE-Conformidade (guarda de Chuck e guarda de post ferramentas) | |||||
| Freio magnetoelétrico | |||||
| Função de corte de diminuição |
