Principais recursos:

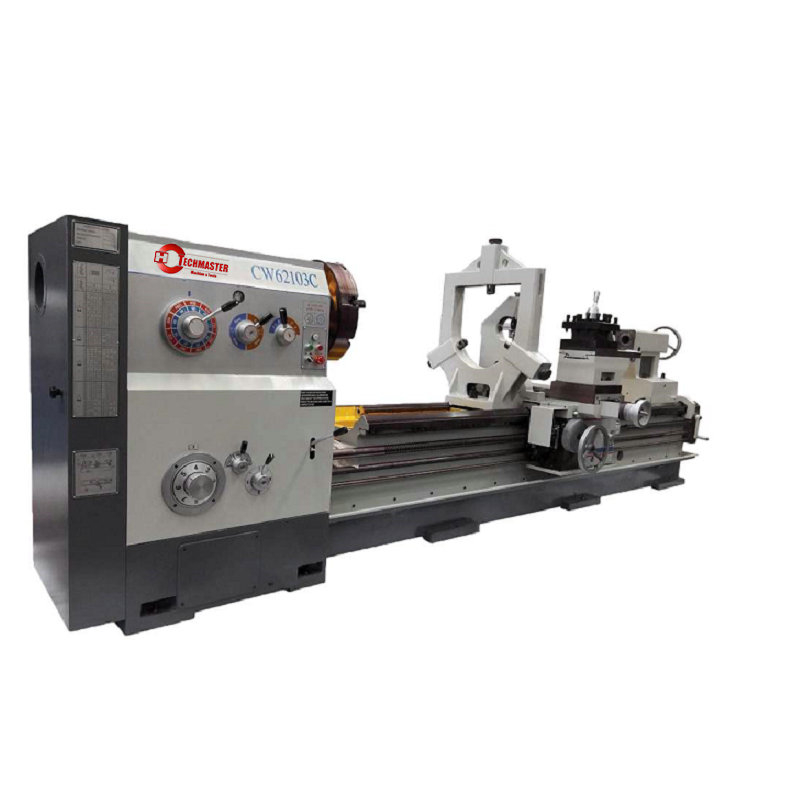

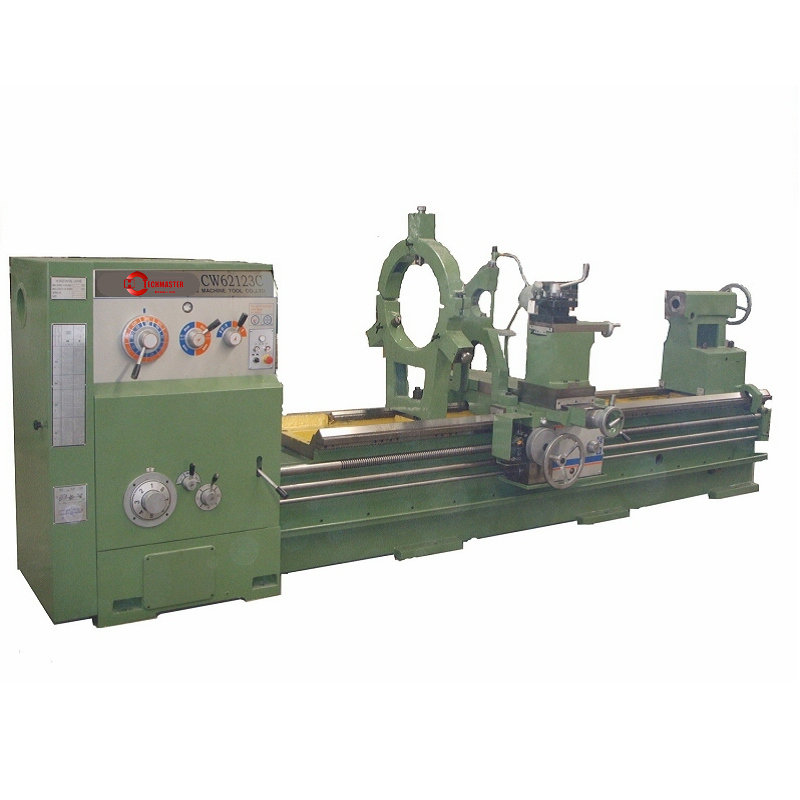

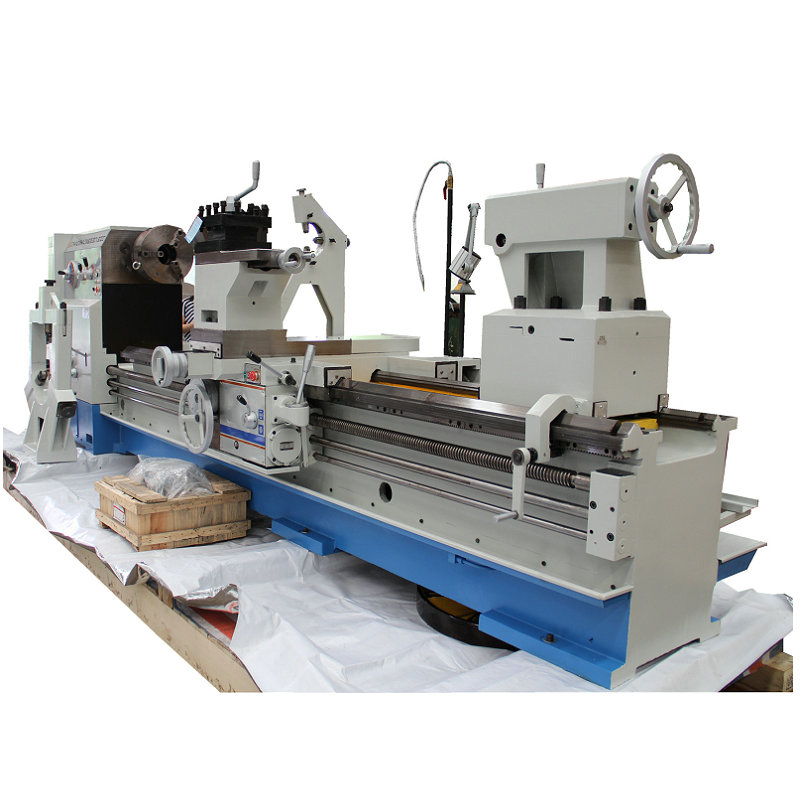

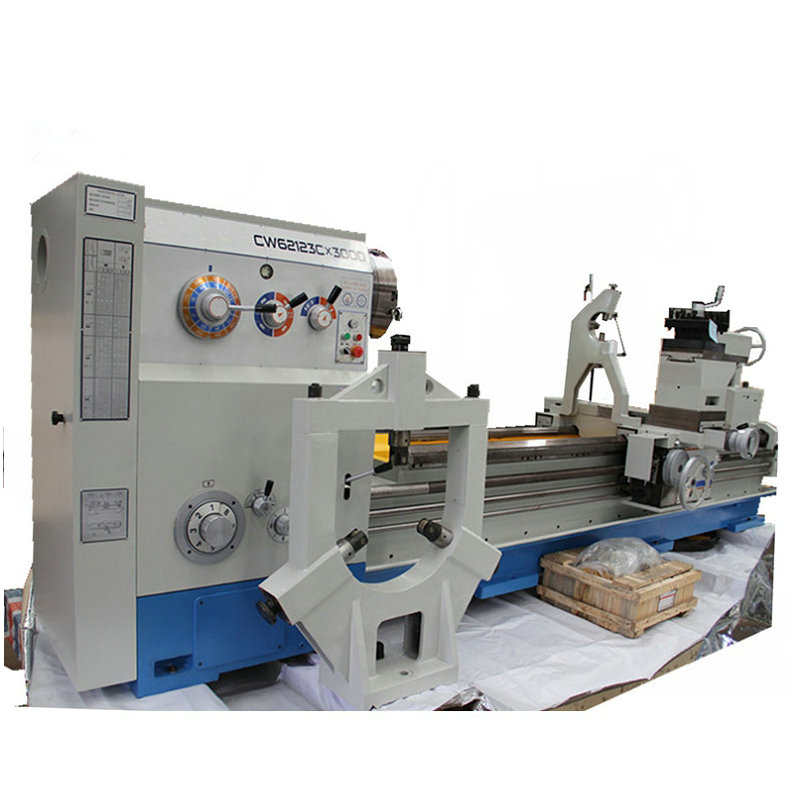

Esta série, torno horizontal, é um produto novo projetado, baseado no torno da série 63C, de acordo com a demanda do mercado. O torno é especialmente adequado para usinar peças de trabalho de disco grande e leve e peças de trabalho de eixo de grande diâmetro .

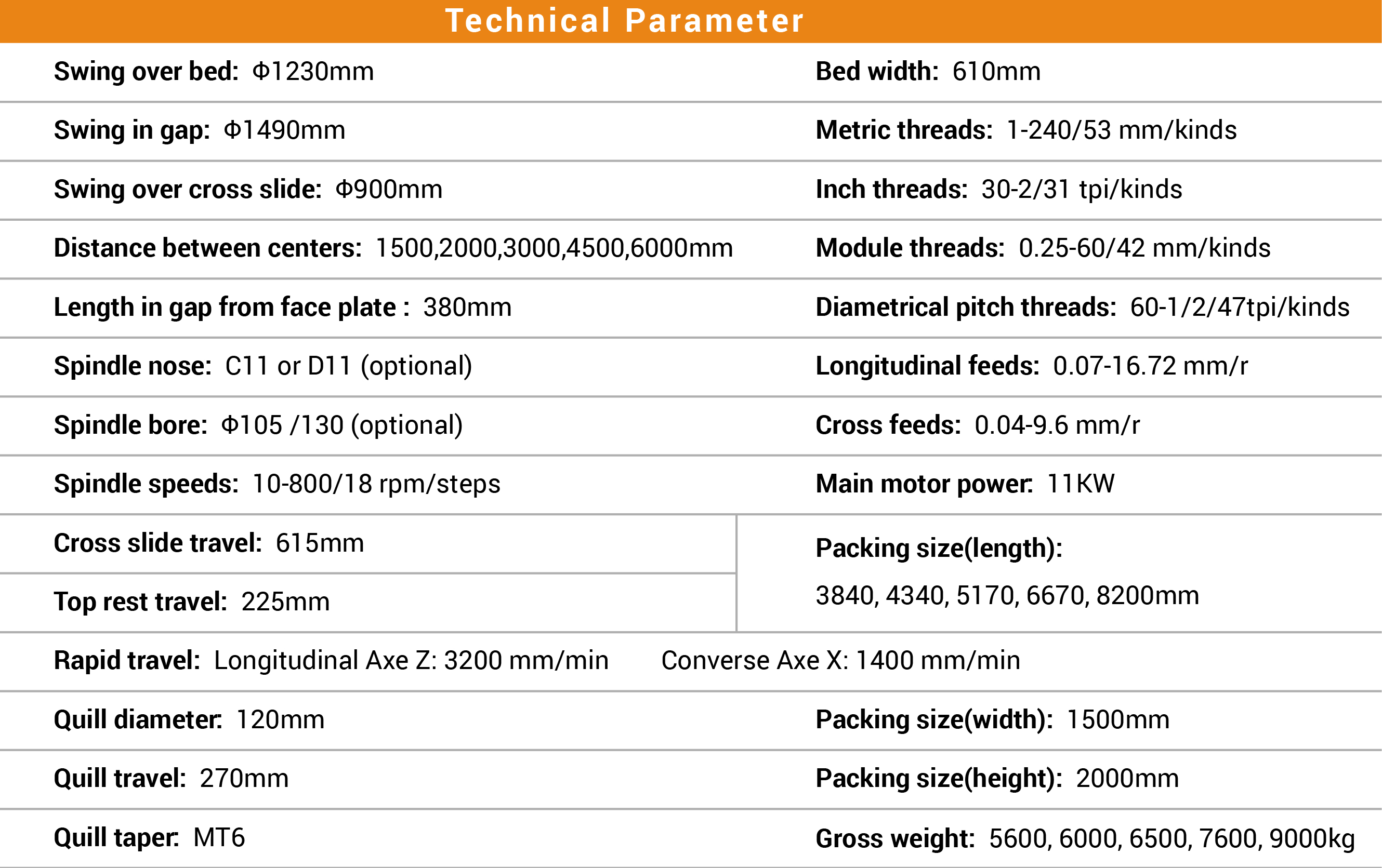

| Modelo | Unidade | CW62103C | CW62123C | CW62143C | CW62163C | CW62183C |
| Balance sobre a cama | mm | 1030 | 1230 | 1430 | 1630 | 1830 |
| Balançar em lacuna | mm | 1290 | 1490 | 1690 | 1890 | 2090 |
| Swing Over Cross Slide | mm | 700 | 900 | 1100 | 1240 | 1440 |
| Distância entre centros | mm | 1500, 2000, 3000, 4500, 6000 | ||||
| Comprimento em lacuna da placa de rosto | mm | 380 | ||||
| Nariz do fuso | C11 ou D11 | |||||
| Furo do fuso | mm | 105, 130 | ||||
| Velocidades/etapas do fuso | RPM/etapas | 10 - 800/18 | 7 - 531/18 | 6 - 480/18 | ||
| Viagem de slide cruzado | mm | 615 | 715 | 815 | 915 | |
| Top Rest Travel | mm | 300 | ||||
| Travessia rápida | mm/min | AX Z: 3240, AX X: 1870 | ||||
| Diâmetro da pena de pena | mm | 120 | ||||
| Viagens de pena | mm | 270 | ||||
| Quill diminuto | Mt6 | |||||
| Largura da cama | mm | 610 | ||||
| Trevas métricas | mm/tipos | 1 - 240/53 | ||||
| Fios de polegada | TPI/Tipos | 30 - 2/31 | ||||
| Trevas do módulo | mm/tipos | 0,25 - 60/46 | ||||
| Trevas de inclinação do diâmetro | LPI/Tipos | 60 - 1/2/47 | ||||
| Principal principal | KW | 11 | ||||
| Peso bruto | Kg - 1500 b/c | 5200 | 5350 | 5550 | 5750 | 6000 |
| Kg - 2000 b/c | 5500 | 5650 | 5850 | 6100 | 6350 | |
| Kg - 3000 b/c | 6350 | 6500 | 6700 | 6900 | 7150 | |
| Kg - 4500 b/c | 7600 | 7750 | 7950 | 8150 | 8400 | |
| Kg - 6000 b/c | 8800 | 9000 | 9200 | 9400 | 9650 | |
Acessórios padrão:
Chuck de 4-JAW/ & flange/ φ500 (103c, 123C); Φ630 (143c, 163c, 183c)
Centros mortos,
parafusos de fundação da manga de redução/porcas
bloqueiam
o descanso constante, φ500 (103C, 123C), φ700 (143c, 163c, 183c) (para modelos de 3000 mm e
acessórios mais opcionais:
3000 mm: 3000
Modelos de flange
de 3000 mm e mais
para cima):
3000 mm
: Turret
Electric Quill
diminuto de giro
