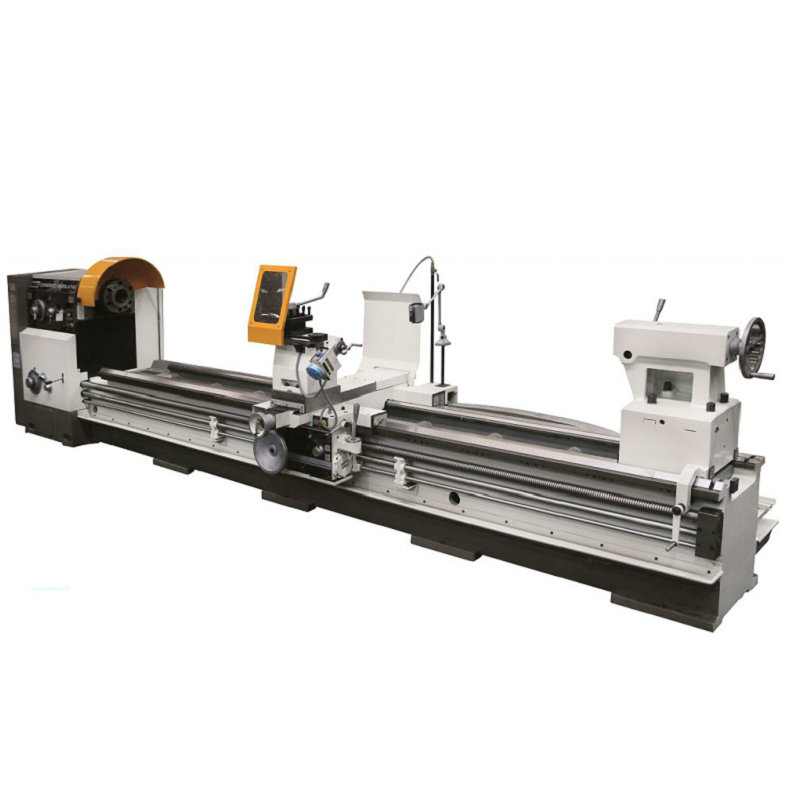

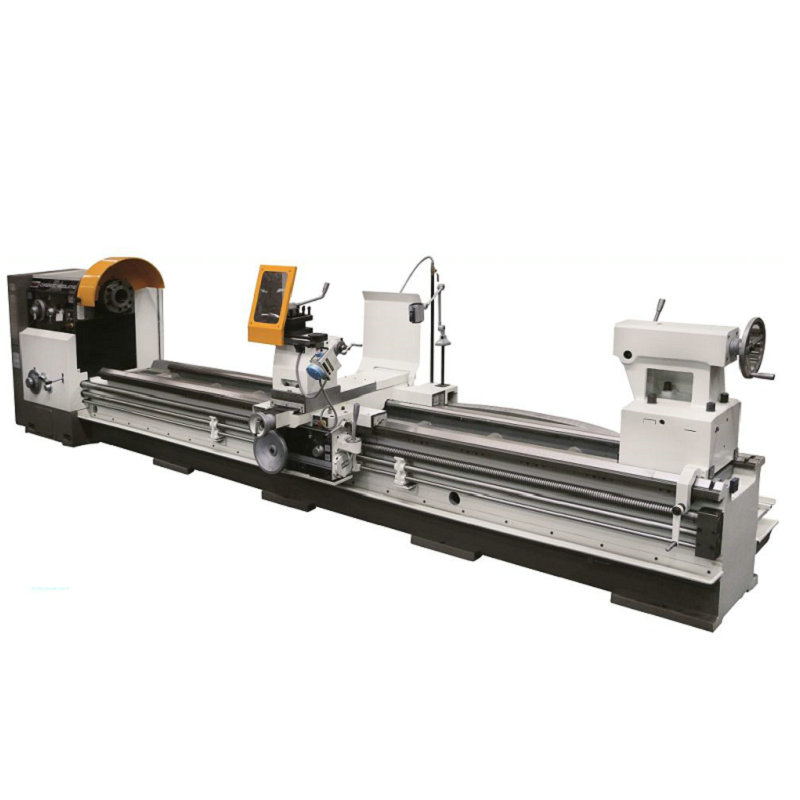

Você está aqui: Lar » Produtos » Máquina de torno » Torno pesado » Torno de serviço pesado CW62123C-3000 por eixo de 130 mm

Descrição do produto

MODEL		UNIT	CW621 23C-3000mm

Balance sobre a cama		mm	1230
Balançar em lacuna		mm	1490
Swing Over Cross Slide		mm	900
Distância entre centros		mm	3000
Comprimento em lacuna da placa de rosto		mm	380
Nariz do fuso		mm	C11 ou D11 (opcional)
Furo do fuso		mm	130 (opcional)
Velocidade do fuso		RPM/etapas	10-80 0/18
Viagem de slide cruzado		mm	615
Top Rest Travel		mm	300
Tamanho da haste da ferramenta		mm	42×42
Viagens rápidas		mm/min	Machado longitudinal Z: 3240 Converse Axe X: 1870
Diâmetro da pena de pena		mm	120
Viagens de pena		mm	270
Quill diminuto			Mt6
Largura da cama		mm	610
Trevas métricas		mm/tipos	1-240/53
Fios de polegada		TPI/Tipos	30-2/31
Trevas do módulo		mm/tipos	0,25-60/46
Trevas de inclinação diamétricas		TPI/Tipos	60-1/2/47
Feeds longitudinais		mm/r	0,07-16.72
Feeds cruzados		mm/r	0,04-9.6
Principal principal		KW	11
Tamanho da embalagem	Comprimento	mm	5170
	Largura	mm	1500
	Altura	mm	2080
Peso bruto		kg	6500

Principais características:
esta série torno horizontal é um produto novo projetado, baseado no torno da série 63C, de acordo com a demanda do mercado. O torno é especialmente adequado para usinar peças de trabalho de disco grande e leve e peças de trabalho de eixo de grande diâmetro .

Modelo	Unidade	CW62103C	CW62123C	CW62143C	CW62163C	CW62183C
Balance sobre a cama	mm	1030	1230	1430	1630	1830
Balançar em lacuna	mm	1290	1490	1690	1890	2090
Swing Over Cross Slide	mm	700	900	1100	1240	1440
Distância entre centros	mm	1500, 2000, 3000, 4500, 6000
Comprimento em lacuna da placa de rosto	mm	380
Nariz do fuso		C11 ou D11
Furo do fuso	mm	105, 130
Velocidades/etapas do fuso	RPM/etapas	10 - 800/18		7 - 531/18	6 - 480/18
Viagem de slide cruzado	mm	615		715	815	915
Top Rest Travel	mm	300
Travessia rápida	mm/min	AX Z: 3240, AX X: 1870
Diâmetro da pena de pena	mm	120
Viagens de pena	mm	270
Quill diminuto		Mt6
Largura da cama	mm	610
Trevas métricas	mm/tipos	1 - 240/53
Fios de polegada	TPI/Tipos	30 - 2/31
Trevas do módulo	mm/tipos	0,25 - 60/46
Trevas de inclinação do diâmetro	LPI/Tipos	60 - 1/2/47
Principal principal	KW	11
Peso bruto	Kg - 1500 b/c	5200	5350	5550	5750	6000
	Kg - 2000 b/c	5500	5650	5850	6100	6350
	Kg - 3000 b/c	6350	6500	6700	6900	7150
	Kg - 4500 b/c	7600	7750	7950	8150	8400
	Kg - 6000 b/c	8800	9000	9200	9400	9650

Acessórios padrão:
Chuck de 4-JAW/ & flange/ φ500 (103c, 123C); Φ630 (143c, 163c, 183c)
Centros mortos,
parafusos de fundação da manga de redução/porcas
bloqueiam
o descanso constante, φ500 (103C, 123C), φ700 (143c, 163c, 183c) (para modelos de 3000 mm e

acessórios mais opcionais:
3000 mm: 3000
Modelos de flange
de 3000 mm e mais
para cima):
3000 mm
: Turret
Electric Quill
diminuto de giro
